74ls373引脚图,管脚图及真值表及工作原理

2016-10-23 10:41:25 | 323人围观 | 评论:0

74ls373工作原理简述:

(1).1脚是输出使能(OE),是低电平有效,当1脚是高电平时,不管输入3、4、7、8、13、14、17、18如何,也不管11脚(锁存控制端,G)如何,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部呈现高阻状态(或者叫浮空状态);

(2).当1脚是低电平时,只要11脚(锁存控制端,G)上出现一个下降沿,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)立即呈现输入脚3、4、7、8、13、14、17、18的状态.

    锁存端LE 由高变低时,输出端8 位信息被锁存,直到LE 端再次有效。 当三态门使能信号OE为低电平时,三态门导通,允许Q0~Q7输出,OE为高电平时,输出悬空。

74ls373引脚图

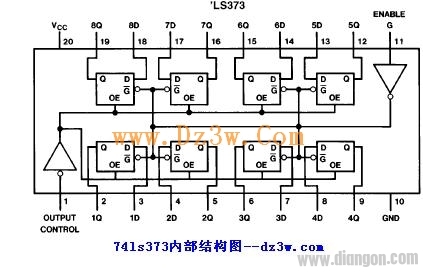

74ls373引脚排列图

74LS373真值表

下表是74LS373的真值表,表中:





标签:

E

G

功  能

0

0

直通Qi = Di

0

1

保持(Qi保持不变)

1

X

输出高阻
