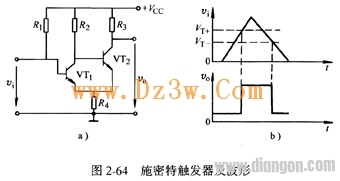

施密特触发器最重要的特点是能够把变化缓慢的输入信号整形成边沿陡峭的矩形脉冲。同时，施密特触发器还可利用其回差电压来提高电路的抗干扰能力。它是由两级直流放大器组成，电路如图2-64所示。
两只晶体管的发射极连接在一起。该电路也有两个稳定状态，但它是靠电位触发的。它的两个稳态分别为vrrl饱和、VT2截止与VT2饱和、VT1截止。两个稳态的相互转换取决于输入信号的大小，当输入信号电位达到接通电位且维持在大于接通电位时，电路保持为某一稳态；如果输人信号电位降到断开电位且维持在小于断开电位时，电路迅速翻转且保持在另一状态，该电路常用于电位鉴别、幅度鉴别以及对任意波形进行整形。
施密特触发器作用:
1.施密特的主要作用是使得的小幅值干扰不会对反相器产生影响，从而避免了误动作的发生.因些斯密特触发器的最主要应用主要是为了提高抗干扰能力.如果刚好设定在5V的话，那么当电源在5V附近小范围的波动时，就会导致检测电路不停的动作。如果加上一个施密特触发器的话，就可以设定一个范围了。例如电压跌落到4.7V就断开，但要回升到5V才能接通.
2.另外也可以将它用在复位电路中。
3.些外还经常用于触发,波形整形,滤波,用作反向器等.
下面介绍几例施密特触发器的典型应用及原理.
利用施密特触发器可以将非矩形波变换成矩形波
图1 用施密特触发器实现波形变换
利用施密特触发器可以恢复波形
图2 用施密特触发器对脉冲整形
利用施密特触发器可以进行脉冲鉴幅
图3 用施密特触发器鉴别脉冲幅度
