三相整流桥的工作原理

二极管的特点为：如其正极电位高于负极，则二极管就导通，如其正极电位低于负极，则二极管就截止，

下面对三相桥式整流器电路进行分析：

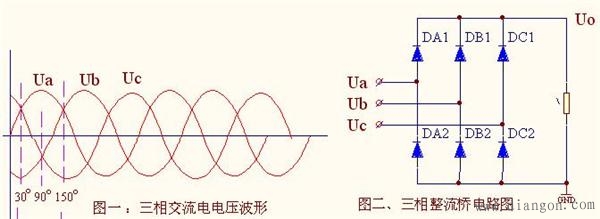

        见右图，该电路工作特点为：任意时刻下的整流电流是由3相电中最高电位的一相连接的二极管流出，经负载流R向电位最低的一相连接的二极管流回该电源。如图一中：ωt=0时，Ua=0，Ub= - √3/2•Um，Uc= +√3/2•Um，此时电流由Uc经二极管DC1流经负载R，再由DB2流回Ub。在0~30度内，Uc电位最高，Ub点位最低，故在这段时间内始终是DC1、DB2 二只二极管导通，在30~90度之间，Ua电位最高，Ub点位最低，故在这段时间内始终是DA1、DB2 二只二极管导通， 在90~150度之间，Ua电位最高，Uc点位最低，故在这段时间内始终是DA1、DC2 二只二极管导通……，即每时每刻该电路上面的3只二极管中正极电位最高的一只导通 ，流经电阻R，再由下面的3只二极管中负极电位最低的二极管，流回对应电源。

     由上面分析得知：该电路每时每刻该都是俩俩二极管串接导通，其电流与负载电流相同，但负载的电流是连续的，而二极管是分3组循环导通，故选择二极管的电流（平均电流值）应为负载电流的1/3，如整流二极管电流为100A，该电路最大输出容许电流为300A.
