可控硅电路工作原理与接线

        从图上得知：这是可同时触发2个可控硅的触发板。图中有一脉冲变压器，其次级有2组线圈，分别接图中的G1、K1和G2、K2接点。

       对于交流可控整流输出电路或交流调压电路，其主回路都含有2只可控硅器件作为正负半周的可控整流器件，由于这二个可控硅的阴极不为同电位，故需用2路独立的触发信号，来分别触发这2只可控硅。图中的G1、K1与G2、K2即为2路独立的触发信号的引线端。其与可控硅连线为：G1与K1接第一个可控硅的栅极与阴极，G2与K2接第二个可控硅的栅极与阴极，请见下图的可控硅与触发板的连线：该图为可控硅交流调压电路，主回路有2只反并联可控硅组成，其D1管的栅极接触发板的G1引线端，D1管的阴极接触发板的K1引线端，D2管的栅极接触发板的G2引线端，D2管的阴极接触发板的K2引线端，D1与D2这二个可控硅是分别工作电源电压的正负半周：

      正半周（即UA>UB）时，可控硅D1的阳极电位高于其阴极，故G1端输入正脉冲触发时，可控硅D1由截止变导通。而可控硅D2此时阳极电位低于其阴极，故G2端虽然也同时输入触发正脉冲，可控硅却不会被触发而导通。

      负半周时，可控硅D2阳极电位高于其阴极，故G2输入正脉冲触发时，D2可控硅由截止变导通。而可控硅D1此时阳极电位低于其阴极，故G1虽然也同时输入触发正脉冲，但D1可控硅却不会被触发而导通。

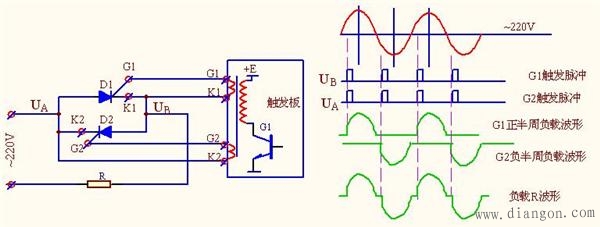

     下面出一个可控硅交流调压电路，表示与触发板连接图：

       交流调压电路工作原理：在交流正半周时，其UA >UB，及此时D1管的阳极电位高于阴极，而D2管的阳极电位低于阴极，故当触发板发出触发脉冲时，虽然G1与G2同时产生正脉冲，只有D1管被触发而导通，G2管仍截至（见右侧的G1正半周负载波形）。在交流负半周时，其UA <UB，及此时D1管的阳极电位低于阴极，而D2管的阳极电位高于阴极，故当触发板发出触发脉冲时，虽然G1与G2同时产生正脉冲，只有D2管被触发而导通，G1管仍截至（见右侧的G2正半周负载波形）。而负载电阻的波形为上述正负波形之和（即右侧图最低下图）。如触发脉冲的相位后移，会使正负半周的整流波形变小，即R的电压变小，即改变触发脉冲的触发角，可达到改变输出交流电压的作用。
