光电耦合器的作用和工作原理

光电耦合器用于数模之间的转换。

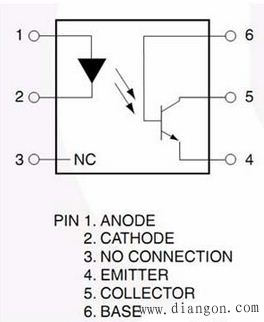

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管
其工作原理时：在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就可以实现电一光一电的转换。

　　光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器（SSR）、仪器仪表、通信设备及微机接口中。在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

　　在光耦电路设计中，有两个参数常常被人忽视，需要格外注意，

　　一个是反向电压Vr（Reverse Voltage ），是指原边发光二极管所能承受的最大反向电压，超过此反向电压，可能会损坏LED。而一般光耦中，这个参数只有5V左右，在存在反压或振荡的条件下使用时，要特别注意不要超过反向电压。如，在使用交流脉冲驱动LED时，需要增加保护电路。

　　另外一个参数是光耦的电流传输比（current transfer ratio,简称CTR），是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。光耦的CTR类似于三极管的电流放大倍数，是光耦的一个极为重要的参数，它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数共同决定了光耦工作在放大状态还是开关状态，其计算方法与三极管工作状态计算方法类似。若输入电流、输出电流、电流传输比设计搭配不合理，可能导致电路不能工作在预想的工作状态。

　　除上述两个参数外，光耦还有几个参数是比较重要的，如：

　　1）正向工作电压Vf（Forward Voltage），Vf是指在给定的工作电流下，LED本身的压降。常见的小功率LED通常以If=10mA来测试正向工作电压，当然不同的LED，测试条件和测试结果也会不一样。

　　2）集电极电流Ic（Collector Current）光敏三极管集电极所流过的电流，通常表示其最大值。

　　3）C-E饱和电压Vce（sat）（C-E Saturation Voltage），即光敏三极管的集电极-发射极饱和压降。

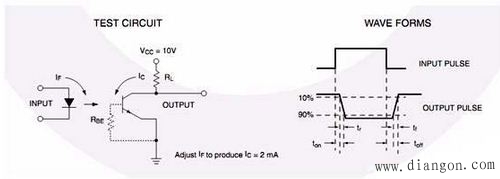

　　4）上升时间Tr （Rise Time）& 下降时间Tf（Fall Time），其定义与典型测试方法如下图所示，它们反映了工作在开关状态的光耦，其开关速度情况。
