可关断晶闸管的工作原理

2016-12-05 18:12:39 | 人围观 | 评论:

   与普通晶闸管的相同点：PNPN四层半导体结构，外部引出阳极、阴极和门极。
    和普通晶闸管的不同点：GTO是一种多元的功率集成器件。



    可关断晶闸管的工作原理
    由于GTO处于临界饱和状态，用抽走阳极电流的方法破坏临界饱和状态，能使器件关断。而晶闸管导通之后，处于深度饱和状态，用抽走阳极电流的方法不能使其关断。

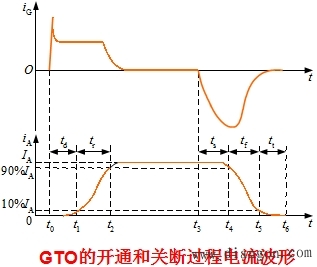

    存储时间ts：对应着从关断过程开始，到阳极电流开始下降到90%IA为止的一段时间间隔。
    下降时间tf：对应着阳极电流迅速下降，阳极电压不断上升和门极反电压开始建立的过程。
    尾部时间tt：则是指从阳极电流降到极小值时开始，直到最终达到维持电流为止的时间。
