晶闸管的门极驱动电路和缓冲电路

    1、晶闸管对触发电路的基本要求
    ①触发信号可以是交流、直流或脉冲，为了减小门极的损耗，触发信号常采用脉冲形式。
    ②触发脉冲应有足够的功率。触发电压和触发电流应大于晶闸管的门极触发电压和门极触发电流。
    ③触发脉冲应有足够的宽度和陡度。触发脉冲的宽度一般应保证晶闸管阳极电流在脉冲消失前能达到擎住电流，使晶闸管导通，这是最小的允许宽度。一般触发脉冲前沿陡度大于10V/μs或800mA/μs。
    ④触发脉冲的移相范围应能满足变换器的要求。例如，三相半波整流电路，在电阻性负载时，要求移相范围为150°；而三相桥式全控整流电路，电阻负载时移相范围为120°。
    2、触发电路的型式
    触发电路可分为模拟式和数字式两种，阻容移相桥、单结晶体管触发电路、锯齿波移相电路和正弦波移相电路均属于模拟式触发电路；而用数字逻辑电路乃至于微处理器控制的移相电路则属于数字式触发电路。
    3、保护电路
    (1)晶闸管的缓冲电路
    常采用在晶闸管的阴阳极并联RC缓冲器，用来防止晶闸管两端过大的du/dt造成晶闸管的误触发，其中电阻R也能减小晶闸管开通时电容C的放电电流。
    (2)晶闸管的保护 晶闸管在使用时，因电路中电感的存在而导致换相过程产生Ldi/dt,又因容性的存在或设备自身运行中出现短路、过载等故障，所以其过电压、过电流保护显得尤为重要。

    晶闸管的派生器件

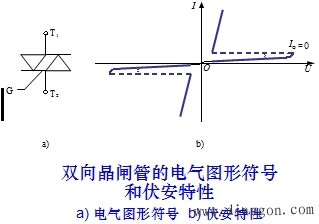

    双向晶闸管（Triode AC Switch――TRIAC或Bidirectional triode thyristor）是一对反并联联接的普通晶闸管的集成。有两个主电极T1和T2，一个门极G。在第Ｉ和第III象限有对称的伏安特性。不用平均值而用有效值来表示其额定电流值。

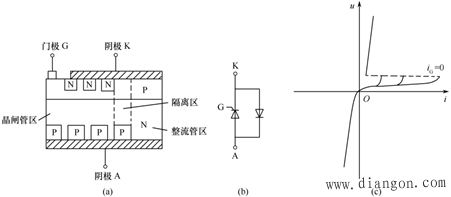

     逆导晶闸管：是将晶闸管和整流管制作在同一管芯上的集成元件。具有正向压降小、关断时间短、高温特性好、额定结温高等优点。

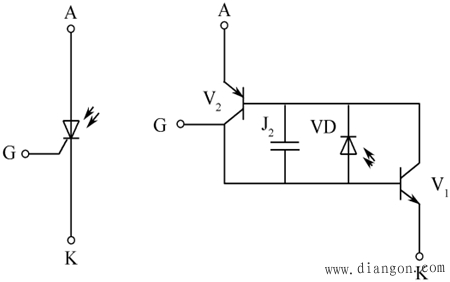

     光控晶闸管：利用一定波长的光照信号控制的开关器件。其结构也是由P1N1P2N2四层构成。光触发保证了主电路与控制电路之间的绝缘，且可避免电磁干扰的影响。用于高压大功率的场合。

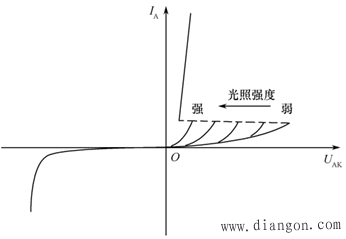

     光控晶闸管的伏安特性：光控晶闸管的参数与普通晶闸管类同，只是触发参数特殊，与光功率和光谱范围有关。
