2) 互补三极管驱动
当MOS管的功率很大时，而PWM芯片输出的PWM信号不足已驱动MOS管时，加互补三极管来提供较大的驱动电流来驱动MOS管。PWM为高电平时，三极管Q3导通，驱动MOS管导通；PWM为低电平时，三极管Q2导通，加速MOS管的关断；
电阻R1和R3的作用是限流和抑制寄生振荡，一般为10ohm到100ohm，R2是为关断时提供放电回路的；二极管D1是加速MOS的关断。
3) 耦合驱动（利用驱动变压器耦合驱动）

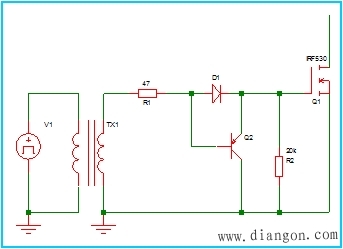

当驱动信号和功率MOS管不共地或者MOS管的源极浮地的时候，比如Buck变换器或者双管正激变换器中的MOS管，利用变压器进行耦合驱动如右图：
驱动变压器的作用：
1. 解决驱动MOS管浮地的问题；
2. 解决PWM信号与MOS管不共地的问题；
3. 一个驱动信号可以分成两个驱动信号；
4. 减少干扰。
