整流二极管可以用参数指标不低于原管的相同材料和极性的其他二极管代用，也可以并联运用。晶体三极管的一个PN结可以用来代替二极管使用。 1．整流二极管的代用原则 整流二极管的代用原则主要有以下几点，应在符合这些原则的前提下进行代用。 （1）代用管必须与电路规定的整流二极管的材料与极性一致。这主要是因为锗管与硅管的管压降不一样，如果直接代用，电路将不能正常工作。 （2）代用管的相关参数指标不得低于原整流二极管，特别是最大整流电流和最大反向电压两项极限参数不得低于原管，否则将有可能被烧毁或被击穿。 （3）尽量用用途相同或相近的二极管进行代用。例如，用一种型号的整流二极管代替另一种型号的整流二极管，用4个整流二极管代替整流全桥等。 2．整流二极管的代用方法 整流二极管的代用方法有多种，例如： （1）两个整流二极管并联可以扩大工作电流。当没有大电流整流二极管时，可以将两个较小电流的整流二极管并联使用，如图1所示。

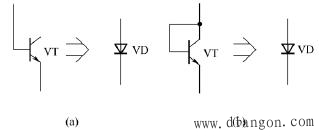

图1 （2）大功率晶体三极管可以作整流二极管的代用管，如图2所示。图2(a)为直接利用三极管的一个PN结（例如：基极与发射极间的PN结）作为整流二极管使用，基极为二极管正极，发射极为二极管负极。即使已烧毁了一个PN结的三极管也可得到利用。图2(b)为将三极管的基极与集电极并接在一起作为整流二极管的正极，发射极仍为整流二极管负极。
图2
（3）整流桥堆可以用若干个整流二极管代替。图3(a)所示为用两个整流二极管正极相连代替公共正极的半桥整流堆；图3(b)所示为用两个整流二极管负极相连代替公共负极的半桥整流堆；图3(c)所示为用4个整流二极管代替全桥整流堆。
图3
|
