三极管电路图讲解

2016-12-25 16:15:18 | 人围观 | 评论:

 图一所示是NPN三极管的 共射极电路，图二所示是它的特性曲线图，图中它有3 种工作区域：截止区(Cutoff Region)、线性区 (Active Region) 、饱和区(Saturation Region)。三极管是以B 极电流IB 作为输入，操控整个三极管的工作状态。若三极管是在截止区，IB 趋近于0 (VBE 亦趋近于0)，C 极与E 极间约呈断路状态，IC = 0，VCE = VCC。若三极管是在线性区，B-E 接面为顺向偏压，B-C 接面为逆向偏压，IB 的值适中 (VBE = 0.7 V)，  I C =h F E I B   呈比例放大，Vce  = Vcc -Rc I c = V cc - Rc  hFE IB可被 IB 操控。若三极管在饱和区，IB 很大，VBE = 0.8 V，VCE = 0.2 V，VBC = 0.6 V，B-C 与B-E 两接面均为正向偏压，C-E间等同于一个带有0.2 V 电位落差的通路，可得I c=( Vcc - 0.2 )/ Rc  ，Ic 与 IB 无关了，因此时的IB大过线性放大区的IB 值，   Ic<hFE  IB  是必然的。三极管在截止态时 C-E 间如同断路，在饱和态时C-E 间如同通路 (带有0.2 V 电位降)，因此可以作为开关。控制此开关的是 IB，也可以用 VBB 作为控制的输入讯号。图三、四分别显示三极管开关的通路、断路状态，及其对应的等效电路。


              图1   NPN 三极管共射极电路                             图2  共射极电路输出特性曲


            图3、截止态如同断路线图                                        图4、饱和态如同通路
实验：三极管的开关作用

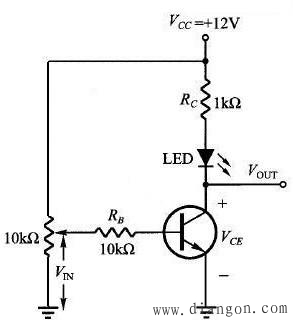

简单三极管开关：电路如图5，电阻RC是LED限流用电阻，以防止电压过高烧坏LED（发光二极管），将输入信号 VIN 从0 调到最大 (等分为约20 个间隔)，观察并记录对的 VOUT 以及LED 的亮度。当三极管开关为断路时，VOUT =VCC =12 V，LED 不亮。当三极管开关通路时，VOUT  = 0.2V ，LED 会亮。改良三极管开关：因为三极管由截止区过度到饱和区需经过线性区，开关的效果不会有明确的界线。为使三极管开关的效果明确，可串接两三极管，电路如图六。同样将输入信号 VIN 从0 调到最大 (等分为约20 个间隔)，观察并记录对应的VOUT 以及LED 的亮度。


        图5、简单开关三极管电路图
以上可以看出几乎任何一种型号三极管都可一做为电子开关来使用，如果条件允许也可用来控制加热设备。可见开关三极管只是一个笼统的概念，不过市面上也有少数的专用开关三极管出售.
