半导体三极管的结构

2016-12-30 16:43:46 | 人围观 | 评论:

    双极型半导体三极管的结构示意图如图所示。它有两种类型：NPN型和PNP型。中间部分称为基区，相连电极称为基极，用B或b表示（Base）；
    一侧称为发射区，相连电极称为发射极，用E或e表示（Emitter）；
    另一侧称为集电区和集电极，用C或c表示（Collector）。
    E－B间的PN结称为发射结（Je），
    C－B间的PN结称为集电结（Jc）。




标签：

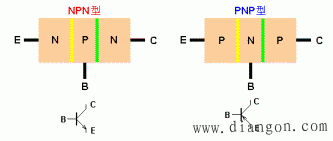

图 两种极性的双极型三极管
