二极管PN结单向导电性实验

2017-01-11 10:33:10 | 人围观 | 评论:

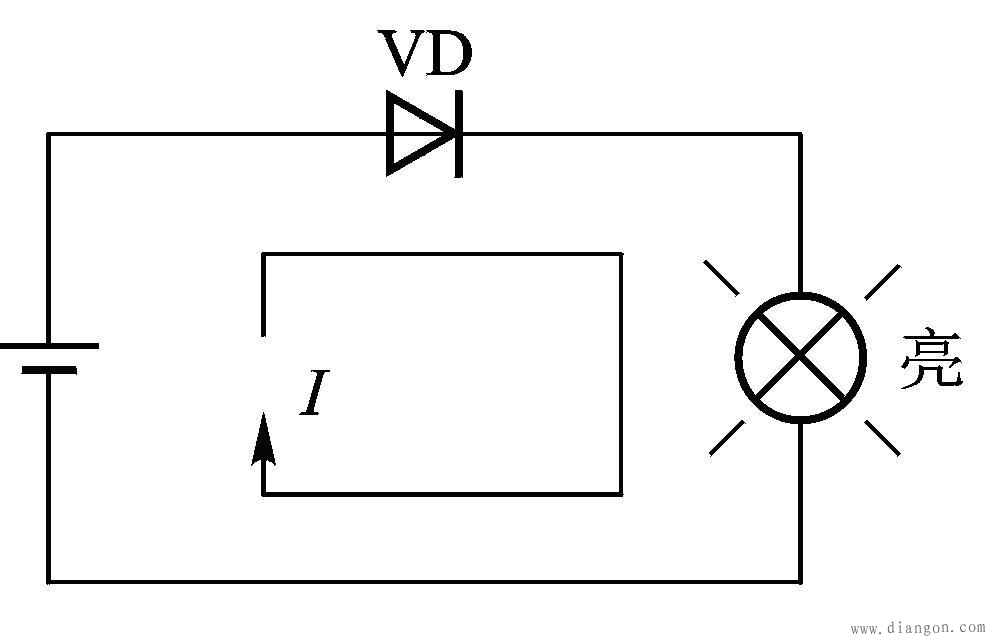

二极管正极加高电平（＋），负极加低电平（－）时，指示灯发光，说明PN结导通。


二极管正极加低电平（－），负极加高电平（＋）时，指示灯灭，说明PN结截至。


二极管加正向电压导通，反向电压截止，这一导电特性，称为二极管的单向导电性。
归纳：

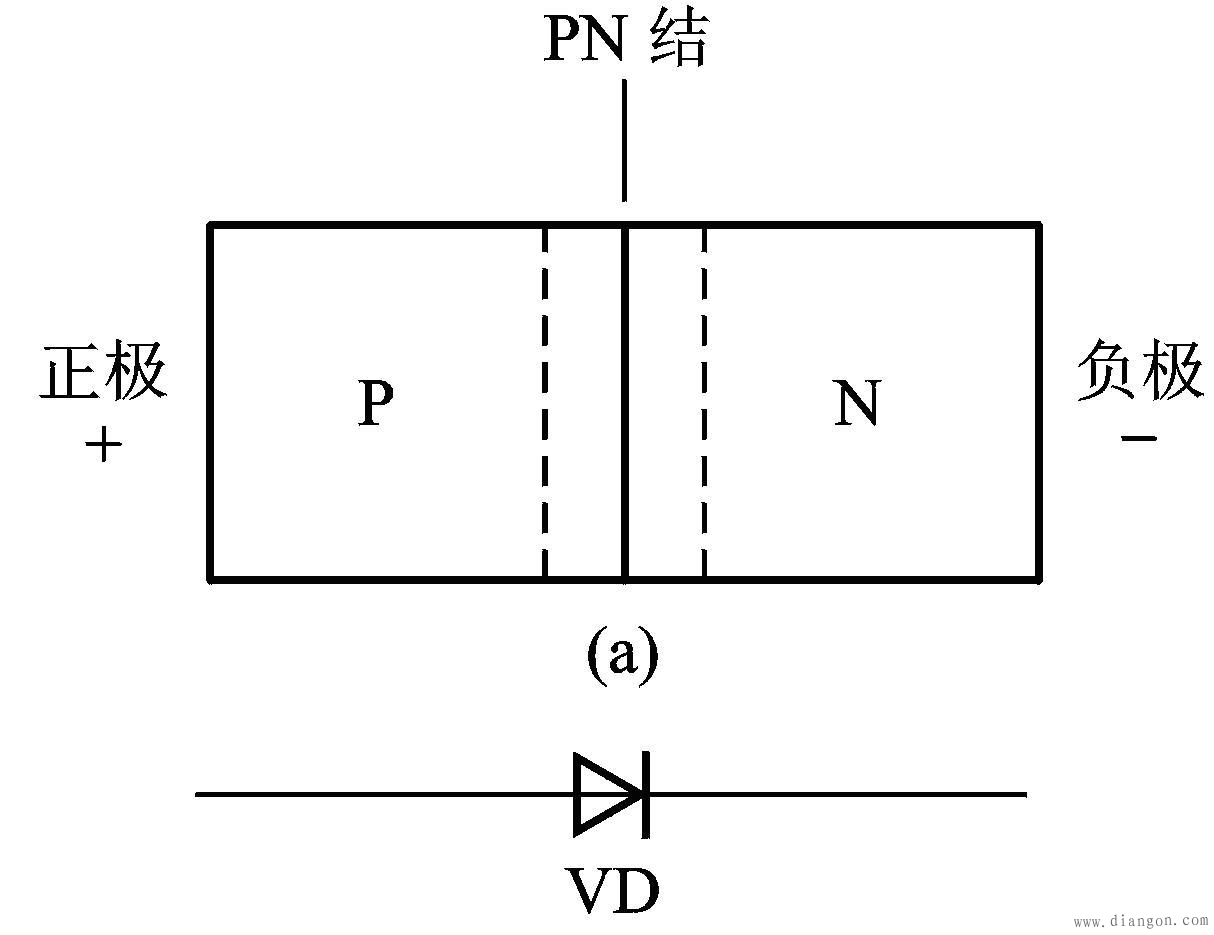

二极管是用半导体材料制成的单向导电性器件，电路中的符号如图所示。它在电子电路中具有广泛应用。二极管的核心就是一个PN结。
