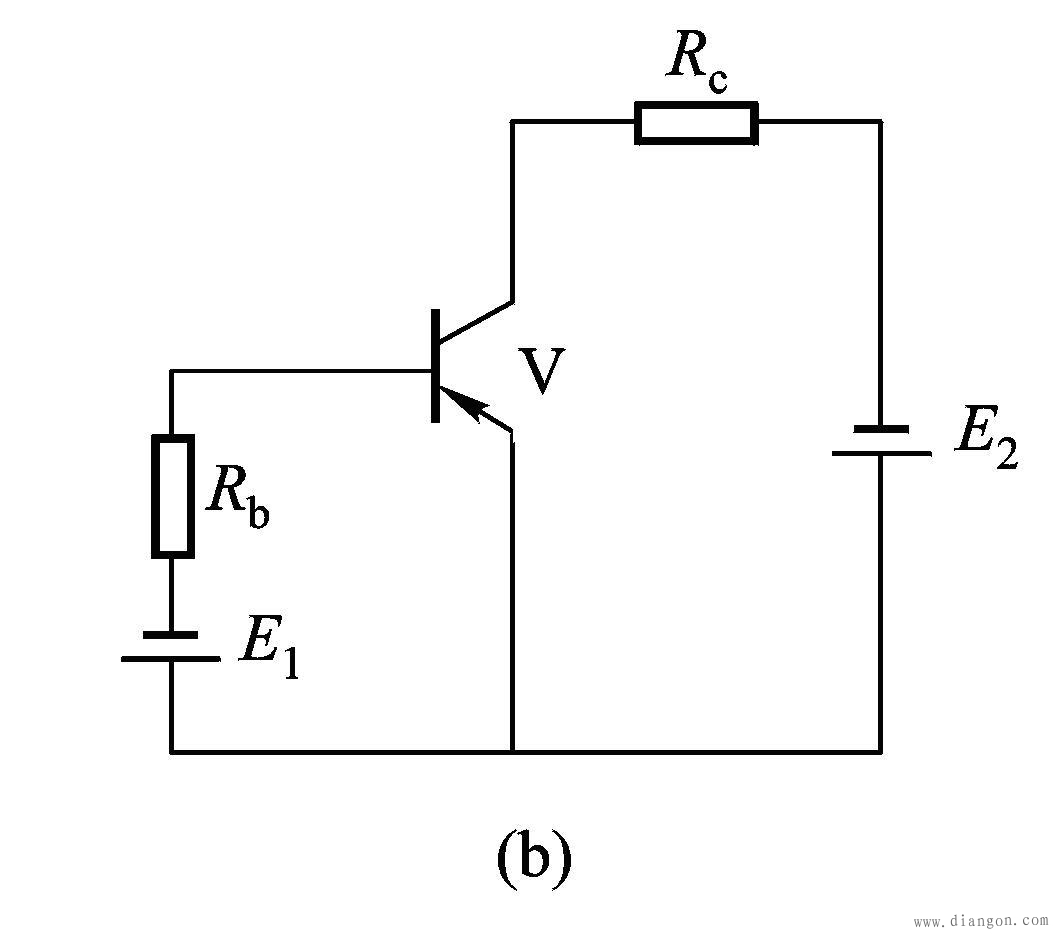

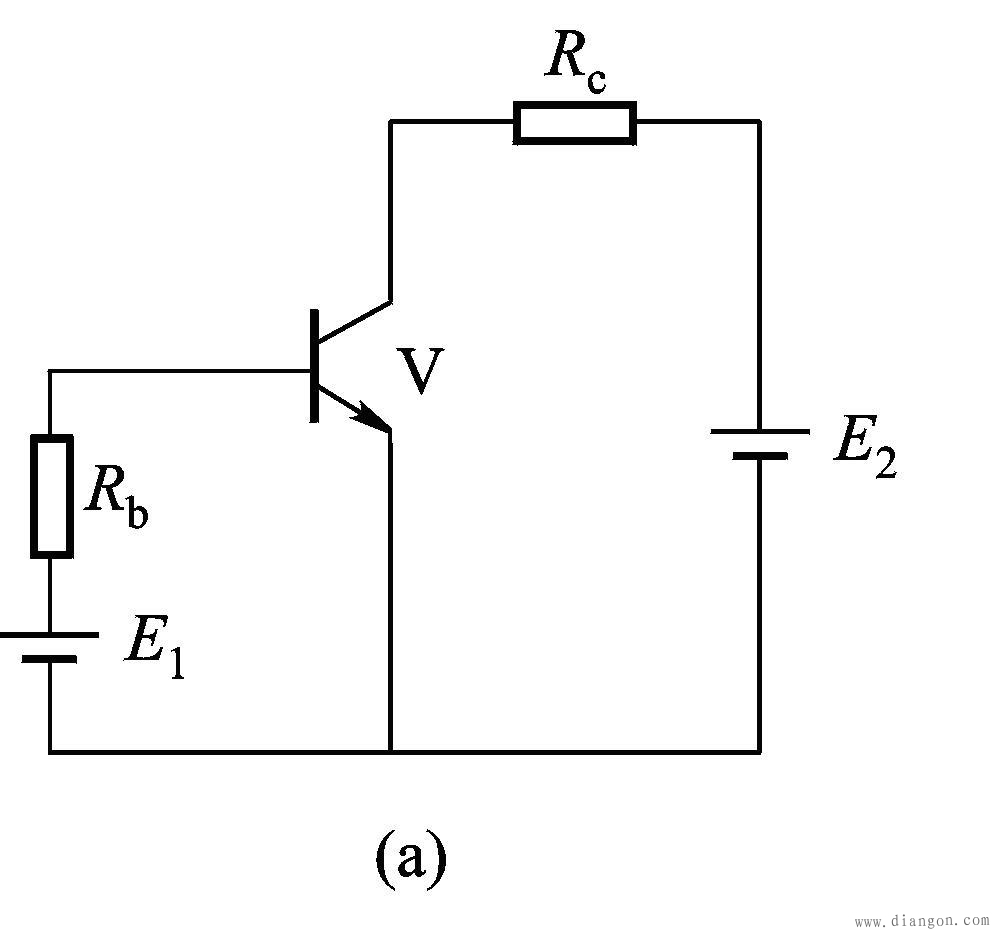

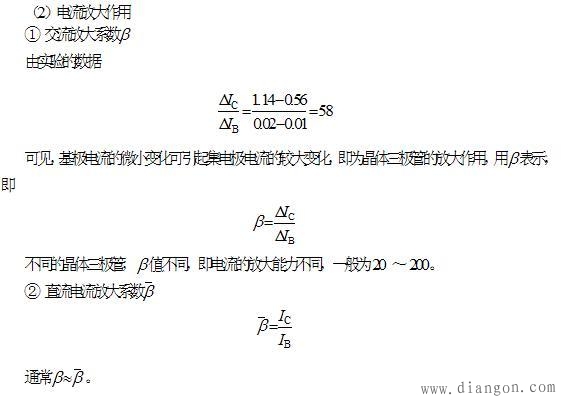

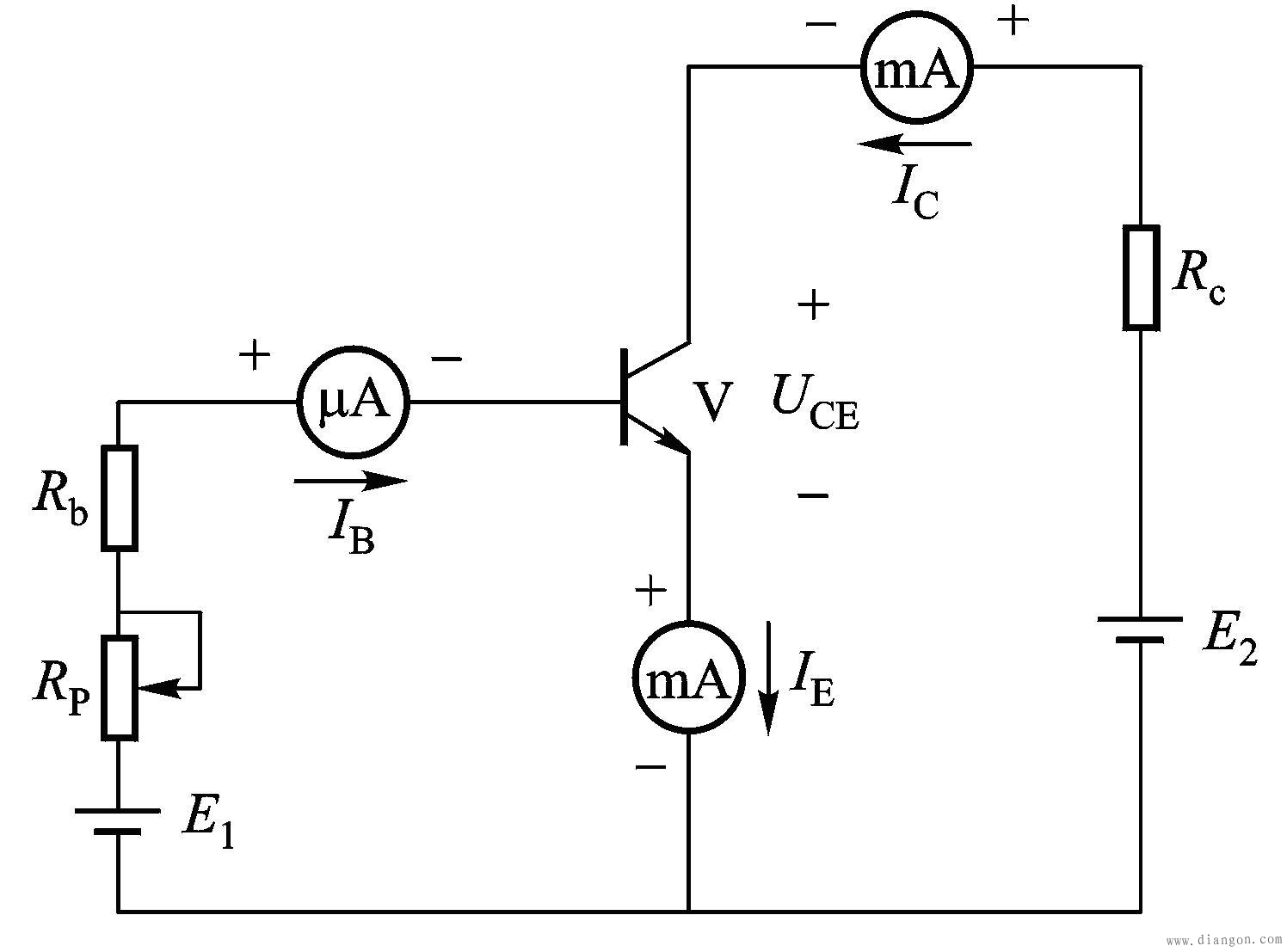

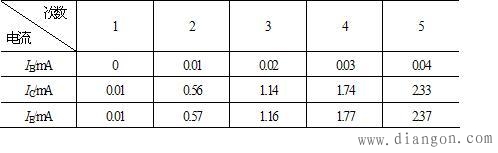

1．晶体三极管的工作电压 如图所示为NPN型和PNP型晶体三极管工作在放大状态采用的双电源接线图。 NPN型 PNP型 （2）注意： ① 电源极性：两种晶体三极管外接电源的正、负极相反。 ② 基、射极之间的正向电压（偏压）： ③ 集射极间反向电压为几伏至十几伏。 2．晶体三极管的放大作用 实验电路： 操作：调节(或改变E1)以改变基极电流IB的大小,记录每一次测得的数据  结论： （1）直流电流分配关系： 由于  ，有   晶体三极管的放大作用的意义： 基极电流的微小变化引起集电极电流的较大变化，当基极电路中输入一个小的信号电流ib，就可以在集电极电路中得到一个与输入信号规律相同的放大的电流信号ic 可见，晶体三极管是一个电流控制元件。 |
