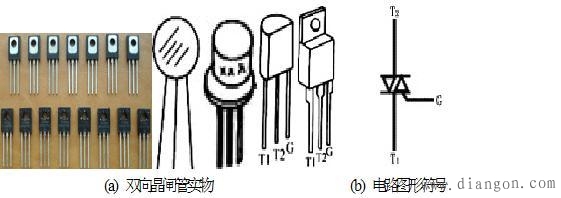

符号中的T1、T2称为两个主电极，无所谓阳极和阴极之分，其中T1称为第一主电极，T2称为第二主电极，G仍为控制极。
2．导电特性
在双向晶闸管第一主电极和第二主电极之间加上合适的工作电压后，若控制极加正极性触发信号，双向晶闸管导通，电流方向是从T2流向T1；若控制极加负极性触发信号，双向晶闸管也导通，电流方向从T1流向T2。由此可见，双向晶闸管控制极G上的触发脉冲极性改变时，就可以控制其导通电流的方向。加在控制极G上的触发脉冲的大小或时间改变时，就能改变其导通电流的大小。
与单向晶闸管的区别是，双向晶闸管G极上触发脉冲的极性改变时，其导通方向就随着极性的变化而改变，从而能够控制交流电负载。而单向晶闸管经触发后只能从阳极向阴极单方向导通，所以晶闸管有单双向之分。
3．双向晶闸管的特点
可控的双向导电开关。
阻断→导通的条件：第二主电极（T2）和控制极（G）相对于第一主电极（T1）的电压同为正或同为负
导通→阻断的条件：
