发光二极管基本结构和电路符号

2017-02-03 15:31:12 | 人围观 | 评论:

  发光二极管是一种将电能转换成光能的特殊二极管(发光器件),简写成LED,其符号如图所示。

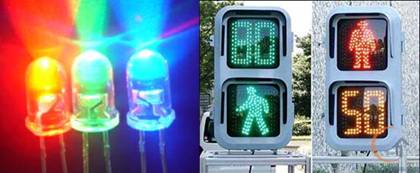

  其基本结构是一个PN结,但正向导通电压比普通二极管高,一般为1~2V,且具有普通二极管没有的发光能力。当这种管子通以正向电流时将发出光来,这是由于电子与空穴直接复合而释放能量的结果。发光二极管常采用砷化、磷化等化合物半导体制成,其发光颜色主要取决于所采用的半导体材料,可以发出红、黄和绿色等可见光,也可以发出 看不见的红外光,其发光亮度与流经管子的电流成正比,工作电流一般为几~几十mA。下图为发光二极管实物图和应用实例。
