晶闸管设备产生过电流的原因可以分为两类:一类是由于整流电路内部原因, 如整流晶闸管损坏, 触发电路或控制系统有故障等; 其中整流桥晶闸管损坏类较为严重, 一般是由于晶闸管因过电压而击穿,造成无正、反向阻断能力，它相当于整流桥臂发生永久性短路，使在另外两桥臂晶闸管导通时，无法正常换流，因而产生线间短路引起过电流.另一类则是整流桥负载外电路发生短路而引起的过电流，这类情况时有发生，因为整流桥的负载实质是逆变桥, 逆变电路换流失败，就相当于整流桥负载短路。另外，如整流变压器中心点接地，当逆变负载回路接触大地时，也会发生整流桥相对地短路。

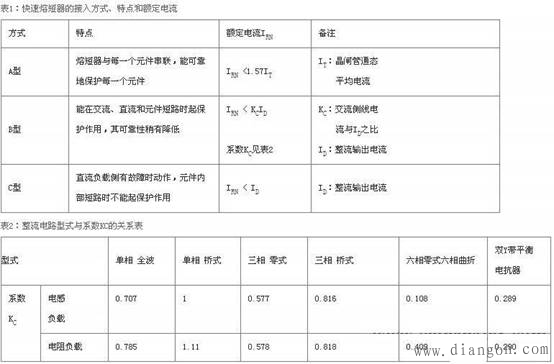

对于第一类过流，即整流桥内部原因引起的过流，以及逆变器负载回路接地时，可以采用第一种保护措施，最常见的就是接入快速熔短器的方式。见图1。快速熔短器的接入方式共有三种，其特点和快速熔短器的额定电流见表1。
图1：快速熔短器的接入方法

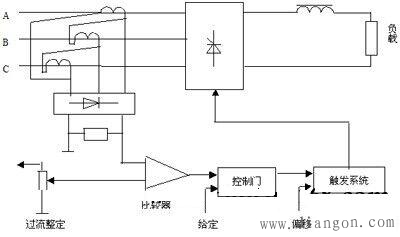

2. 对于第二类过流，即整流桥负载外电路发生短路而引起的过电流，则应当采用电子电路进行保护。常见过流保护原理图如下
图2：过流保护原理图
|
