晶闸管过压保护电路原理

2017-02-03 15:27:34 | 人围观 | 评论:

　　晶闸管设备在运行过程中，会受到由交流供电电网进入的操作过电压和雷击过电压的侵袭。同时，设备自身运行中以及非正常运行中也有过电压出现。

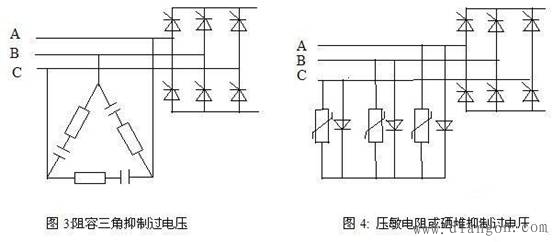

　　1.过电压保护的第一种方法是并接R―C阻容吸收回路，以及用压敏电阻或硒堆等非线性元件加以抑制。见下图。

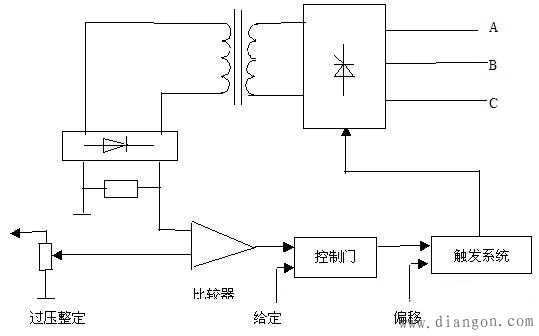

　　2. 过电压保护的第二种方法是采用电子电路进行保护。常见的电子保护原理图如下：


　　图：过压保护原理图
