先在电路板上涂点锡，然后用恒温电烙铁粘上锡，去碰电阻的一端，沾上电阻后，移动到要焊接的地方，用镊子（不过我都是直接用锡丝按着的）或者是其他的稍微纠正电阻的位置，等好了就把电烙铁拿开，接着焊接另一头，就OK了。
一、焊接贴片元件需要的常用工具在了解了贴片元件的好处之后，让我们来了解一些常用的焊接贴片元件所需的一些基本工具（见图1）
1. 电烙铁
手工焊接元件，这个肯定是不可少了。在这里向大家推荐 烙铁头 比较尖的那种，因为在焊接管脚密集的 芯片的时候，能够准确方便的对某一个或某几个管脚进行焊接。
2. 焊锡丝
好的焊锡丝对贴片焊接也很重要，如果条件允许，在焊接贴片元件的时候，尽可能的使用细的焊锡丝 易控制给锡量，从而不用浪费焊锡和吸锡的麻烦。
3. 镊子
镊子的主要作用在于方便夹起和放置贴片元件，例如焊接贴片电阻的时候，就可用镊子夹住电阻放到 进行焊接。镊子要求前端尖而且平以便于夹元件。另外，对于一些需要防止静电的芯片，需要用到防静电镊
4. 吸锡带
焊接贴片元件时，很容易出现上锡过多的情况。
特别在焊密集多管脚贴片芯片时，很容易导致芯片相邻的两脚甚至多脚被焊锡短路。此时，传统的吸 管用的，这时候就需要用到编织的吸锡带。
吸锡带可在卖焊接器材的地方买到，如果没有也可以拿 电线 中的铜丝来代替，后文将会讲述。
5. 松香
松香是焊接时最常用的助焊剂了，因为它能析出焊锡中的氧化物，保护焊锡不被氧化，增加焊锡的流 焊接直插元件时，如果元件生锈要先刮亮，放到松香上用烙铁烫一下，再上锡。而在焊接贴片元件时，松香除了助 焊作用外还可以配合铜丝可以作为吸锡带用。
6. 焊锡膏
在焊接难上锡的铁件等物品时，可以用到焊锡膏，它可以除去金属表面的氧化物，其具有腐蚀性。
在焊接贴片元件时，有时可以利用其来“吃”焊锡，让焊点亮泽与牢固。
7. 热 风*
热风*是利用其*芯吹出的热风来对元件进行焊接与拆卸的工具。其使用的工艺要求相对较高。
从取下或安装小元件到大片的 集成电路 都可以用到热风*。在不同的场合，对热风*的温度和风量等有特殊 要求，温度过低会造成元件虚焊，温度过高会损坏元件及 线路板 。风量过大会吹跑小元件。对于普通的 接，可以不用到热风*，在此不做详细叙述。
8. 放大镜
对于一些管脚特别细小密集的贴片芯片，焊接完毕之后需要检查管脚是否焊接正常、有无短路现象， 眼是很费力的，因此可以用到放大镜，从而方便可靠的查看每个管脚的焊接情况。
9. 酒精
在使用松香作为助焊剂时，很容易在电路板上留下多余的松香。为了美观，这时可以用酒精棉球将电 残留松香的地方擦干净10. 其他贴片焊接所需的常用工具除了上述所说的之外，还有一些如海绵、洗板水 刷、胶水等。在此不做赘述，有条件的朋友可以去了解和动手实践使用。

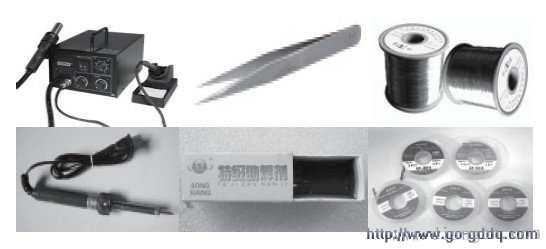

（从左至右，第一排为：热风*、镊子、焊锡丝。第二排为：电烙铁、松香、吸锡带）二、贴片元件的手工焊接步骤
在了解了贴片焊接工具以后，现在对焊接步骤进行详细说明。
1. 清洁和固定PCB（ 印刷电路板 ）

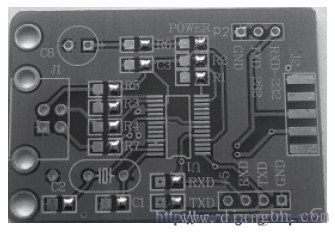

在焊接前应对要焊的PCB 进行检查，确保其干净（见图2）。对其上面的表面油性的手印以及氧化物之 进行清除，从而不影响上锡。手工焊接PCB 时，如果条件允许，可以用焊台之类的固定好从而方便焊接 下用手固定就好，值得注意的是避免手指接触PCB 上的焊盘影响上锡。
2. 固定贴片元件

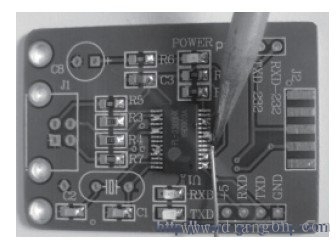

贴片元件的固定是非常重要的。根据贴片元件的管脚多少，其固定方法大体上可以分为两种――单脚 多脚固定法。对于管脚数目少（一般为2-5 个）的贴片元件如电阻、电容、 二极管 、 三极管 等，一般采用 固定法。即先在板上对其的一个焊盘上锡（见图3）。

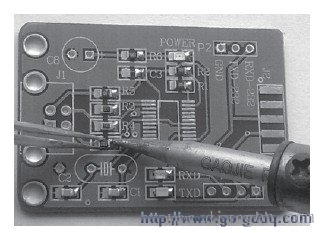

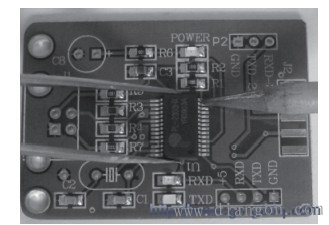

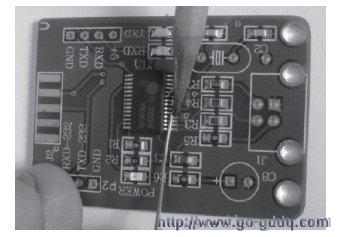

然后左手拿镊子夹持元件放到安装位置并轻抵住电路板，右手拿烙铁靠近已镀锡焊盘熔化焊锡将该引 （见图4）。焊好一个焊盘后元件已不会移动，此时镊子可以松开。而对于管脚多而且多面分布的贴片芯片 是难以将芯片固定好的，这时就需要多脚固定，一般可以采用对脚固定的方法（见图5）。即焊接固定一 又对该管脚所对面的管脚进行焊接固定，从而达到整个芯片被固定好的目的。需要注意的是，管脚多且密集的 芯片，精准的管脚对齐焊盘尤其重要，应仔细检查核对，因为焊接的好坏都是由这个前提决定的。
值得强调说明的是，芯片的管脚一定要判断正确。
举例来说，有时候我们小心翼翼的把芯片固定好甚至焊接完成了，检查的时候发现管脚对应错误―― 一脚的管脚当做第一脚来焊了！追悔莫及！因此这些细致的前期工作一定不能马虎。
3. 焊接剩下的管脚

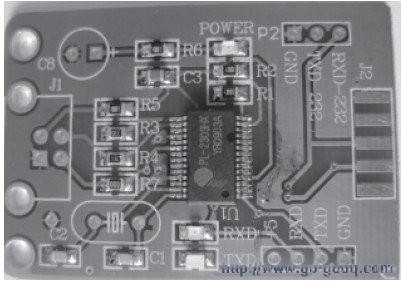

元件固定好之后，应对剩下的管脚进行焊接。对于管脚少的元件，可左手拿焊锡，右手拿烙铁，依次 可。对于管脚多而且密集的芯片，除了点焊外，可以采取拖焊，即在一侧的管脚上足锡然后利用烙铁将焊 该侧剩余的管脚上抹去（见图6），熔化的焊锡可以流动，因此有时也可以将板子合适的倾斜，从而将多余的 弄掉。值得注意的是，不论点焊还是拖焊，都很容易造成相邻的管脚被锡短路（见图7）。这点不用担心 以弄到，需要关心的是所有的引脚都与焊盘很好的连接在一起，没有虚焊。
4. 清除多余焊锡

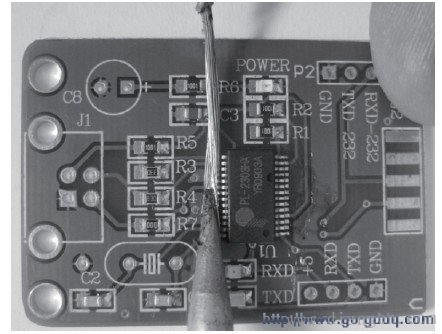

在步骤3 中提到焊接时所造成的管脚短路现象，现在来说下如何处理掉这多余的焊锡。一般而言，可以拿前文 所说的吸锡带将多余的焊锡吸掉。吸锡带的使用方法很简单，向吸锡带加入适量助焊剂（如松香）然后紧贴 用干净的烙铁头放在吸锡带上，待吸锡带被加热到要吸附焊盘上的焊锡融化后，慢慢的从焊盘的一端向另 拖拉，焊锡即被吸入带中。应当注意的是吸锡结束后，应将烙铁头与吸上了锡的吸锡带同时撤离焊盘，此 锡带粘在焊盘上，千万不要用力拉吸锡带，而是再向吸锡带上加助焊剂或重新用烙铁头加热后再轻拉吸锡带 利脱离焊盘并且要防止烫坏周围 元器件 。如果没有市场上所卖的专用吸锡带，可以采用电线中的细铜丝 锡带（见图8）。自制的方法如下：将电线的外皮剥去之后，露出其里面的细铜丝，此时用烙铁熔化一些松香在 丝上就可以了。清除多余的焊锡之后的效果见图9。此外，如果对焊接结果不满意，可以重复使用吸锡带 锡，再次焊接元件。
5. 清洗焊接的地方

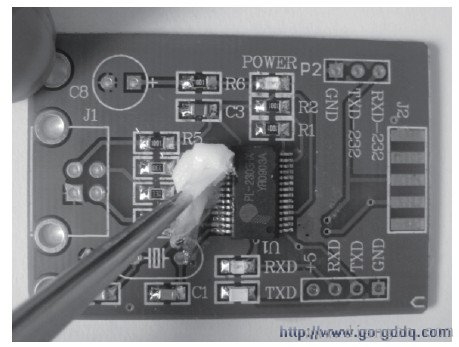

焊接和清除多余的焊锡之后，芯片基本上就算焊接好了。但是由于使用松香助焊和吸锡带吸锡的缘故 片管脚的周围残留了一些松香（见图9），虽然并不影响芯片工作和正常使用，但不美观。而且有可能造成 不方便。因为有必要对这些残余物进行清理。常用的清理方法可以用洗板水，在这里，采用了酒精清洗， 可以用棉签，也可以用镊子夹着卫生纸之类进行（见图10）。清洗擦除时应该注意的是酒精要适量，其 高，以快速溶解松香之类的残留物。其次，擦除的力道要控制好，不能太大，以免擦伤阻焊层以及伤到芯片管 等。清洗完毕的效果见图11。此时可以用烙铁或者热风*对酒精擦洗位置进行适当加热以让残余酒精快速 此，芯片的焊接就算结束了。
综上所述，焊接贴片元件总体而言是固定――焊接――清理这样一个过程。其中元件的固定是焊接好坏的前 提，一定要有耐心，确保每个管脚和其所对应的焊盘对准精确。在焊接多管脚芯片时，对管脚被焊锡短路不用 心，可以用吸锡带进行吸焊或者就只用烙铁利用焊锡熔化后流动的因素将多余的焊锡去除。当然这些技巧的掌握是 要经过练习的。限于篇幅原因，文中只对一种多管脚的芯片进行了焊接演示，对于众多其他类型的多管脚 片，其管脚密集程度、机械强度、数量等在不相同的情况下相应的焊接方法也是基本相同的，只是细节处 同。因此，要想成为一个焊接贴片元件的高手，就需要多练习从而提高熟练程度。如果条件允许，如有旧芯片之类的可以拿来多熟练。
