三极管开关与机械式开关的比较

2017-03-03 15:05:15 | 人围观 | 评论:

    截至目前为止，我们都假设当三极管开关导通时，其基极与射极之间是完全短路的。事实并非如此，没有任何三极管可以完全短路而使VCE=0，大多数的小信号硅质三极管在饱和时，VCE(饱和) 值约为0.2伏特，纵使是专为开关应用而设计的交换三极管，其VCE(饱和) 值顶多也只能低到0.1伏特左右，而且负载电流一高，VCE(饱和) 值还会有些许的上升现象，虽然对大多数的分析计算而言，VCE(饱和) 值可以不予考虑，但是在测试交换电路时，必须明白VCE(饱和) 值并非真的是0。
    虽然VCE(饱和)的电压很小，本身微不足道，但是若将几个三极管开关串接起来，其总和的压降效应就很可观了，不幸的是机械式的开关经常是采用串接的方式来工作的，如图1(a)所示，三极管开关无法模拟机械式开关的等效电路(如图1(b)所示)来工作，这是三极管开关的一大缺点。


    图1 三极管开关与机械式开关电路
    幸好三极管开关虽然不适用于串接方式，却可以完美的适用于并接的工作方式，如图2所示者即为一例。三极管开关和传统的机械式开关相较，具有下列四大优点

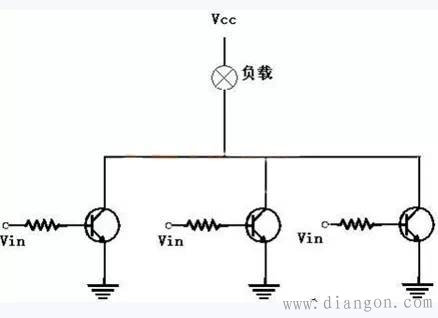

    图2 三极管开关之并联联接

    （1）三极管开关不具有活动接点部份，因此不致有磨损之虑，可以使用无限多次，一般的机械式开关，由于接点磨损，顶多只能使用数百万 次左右，而且其接点易受污损而影响工作，因此无法在脏乱的环境下运作，三极管开关既无接点又是密封的，因此无此顾虑。
    （2）三极管开关的动作速度较一般的开关为快，一般开关的启闭时间是以毫秒 (ms)来计算的，三极管开关则以微秒(μs)计。
    （3）三极管开关没有跃动(bounce) 现象。一般的机械式开关在导通的瞬间会有快速的连续启闭动作，然后才能逐渐达到稳定状态。
    （4）利用三极管开关来驱动电感性负载时，在开关开启的瞬间，不致有火花产生。反之，当机械式开关开启时，由于瞬间切断了电感性负载样 上的电流，因此电感之瞬间感应电压，将在接点上引起弧光，这种电弧非但会侵蚀接点的表面，亦可能造成干扰或危害。
