正温度系数热敏电阻(PTC）作用原理

2017-03-09 18:02:50 | 人围观 | 评论:

PTC是一种限流保护器件，它有一个动作温度值TS，当其本体内温度低于TS时，其阻值维持基本恒定，这时的阻值称为冷电阻。当正温度系数电阻本体那温度高于TS时，其阻值迅速增大，可以达到的最大阻值能过比冷电阻值打104倍左右。由于它的阻值可以随温度升高而迅速增大，所以一般串联于线上用作暂态大电流的过流保护。PTC在信号线及电源线路上都有应用。

PTC反应速度较慢，一般在毫秒级以上，因此它的非线性电阻特性在雷击过电流通过时基本发挥不了作用，只能按它的常态电阻（冷电阻）来估算它的限流作用。热敏电阻的作用更多的体现在诸如电力线碰触等出现长时间过流保护的场合，常用于用户线路的保护中。

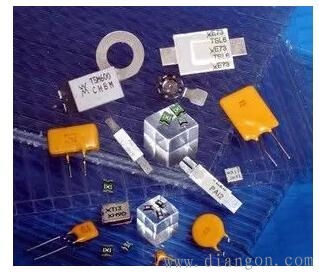

目前PTC主要有高分子材料PTC和陶瓷PTC两种，其中陶瓷PTC的过电压耐受能力比高分子材料的PTC好，但高分子材料的PTC响应速度比陶瓷PTC快。通常陶瓷PTC不能实现低阻值，低阻值的PTC均采用的是高分子的材料。
