稳压二极管是电子电路特别是电源电路中常见元器件之一，与普通二极管不同的是，它常工作于PN结的反向击穿区，只要其功耗不超过最大额定值，就不致损坏。
1.稳压二极管的识别
常见的稳压二极管有两只引脚，但也有少数稳压二极管为三只引脚(如2DW7)，除通过外壳的标志识别外，初学人员更应学会用万用表区别稳压二极管与普通二极管。
(1)稳压二极管正、负极的识别方法。稳压二极管正、负极的识别方法和普通二极管相同，可利用PN结正、反向电阻不同的特性进行识别，实践中常用指针式万用表的R×1k档测量两引脚之间的电阻值，红、黑表笔互换后再测量一次。两次测得的阻值中较小的一次，黑表笔所接引脚为稳压二极管正极，红表笔所接引脚为负极。有三只引脚的稳压管从外形类似三极管，但其内部是两只正极相连的稳压二极管，如附图所示。这种稳压管正、负极的识别方法与两只引脚的稳压管相同，只需测出公共正极(即第脚)，另两脚均为负极。
(2)普通二极管与稳压二极管的区分方法。先将万用表置R×1k档，按前述方法测出二极管的正、负极;然后将黑表笔接被测二极管负极，红表笔接二极管正极，此时所测为PN结反向电阻，阻值很大，表针不偏转。然后将万用表转换到R×10k档，此时表针如果向右偏转一定角度，说明被测二极管是稳压二极管;若表针不偏转，说明被测二极管可能不是稳压二极管(说明：以上方法仅适于测量稳压值低于万用表R×10k档电池电压的稳压二极管)。
上述测量方法的原理是，万用表R×10k档的表内电池电压比R×1k档高得多，若稳压二极管的稳压值低于该电池电压，则用R×10k档测量时稳压二极管的PN结就会齐纳击穿，表现为阻值读数下降许多。而普通二极管的反向耐压均较高，R×10k档的表内电池电压不足以使其反向击穿。当然，如果稳压二极管的稳压值高于表内电池电压，表针也不会偏转，用上述方法也就不能区分被测二极管的类型了。
2.稳压二极管的检测

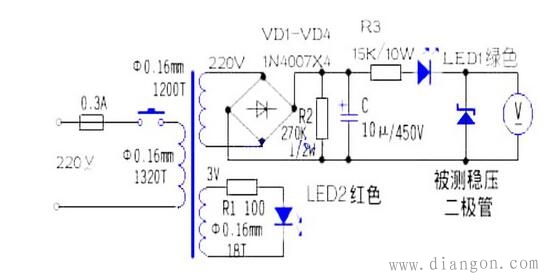

用万用表R×1k档测量其正、反向电阻，正常时反向电阻阻值较大，若发现表针摆动或其它异常现象，就说明该稳压管性能不良甚至损坏。用在路通电的方法也可以大致测得稳压管的好坏，其方法是用万用表直流电压档测量稳压管两端的直流电压，若接近该稳压管的稳压值，说明该稳压二极管基本完好;若电压偏离标称稳压值太多或不稳定，说明稳压管损坏。
