电子电路元器件符号大全

2017-04-06 17:28:31 | 人围观 | 评论:

电子元器件之电阻
据小编所了解的导电体对电流的阻碍作用称为电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。
电阻的型号命名方法:国产电阻器的型号由四部分组成(不适用敏感电阻)
第一部分:主称 ,用字母表示,表示产品的名字。如R表示电阻,W表示电位器。
第二部分:材料 ,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等 。

图1.电子元器件符号
电子元器件之电容
电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合, 旁路,滤波,调谐回路, 能量转换,控制电路等方面。用C表示电容,电容单位有法拉(F)、微法拉(uF)、皮法拉(pF),1F=10^6uF=10^12pF
电容器的型号命名方法 国产电容器的型号一般由四部分组成(不适用于压敏、可变、真空电容器)。依次分别代表名称、材料、分类和序号。 第一部分:名称,用字母表示,电容器用C。 第二部分:材料,用字母表示。 第三部分:分类,一般用数字表示,个别用字母表示。 第四部分:序号,用数字表示。 用字母表示产品的材料:A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介
电子元器件之电感线圈
电感线圈是由导线一圈一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。用L表示,单位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。
电感的分类
按电感形式分类:
固定电感、可变电感。 按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。 按工作性质分类:
天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。 按 绕线结构 分类:单层线圈、多层线圈、蜂房式线圈。
电子元件符号表
序号 元件名称 新符号 旧符号
1 继电器K J
2 电流继电器KA LJ
3 负序电流继电器KAN FLJ
4 零序电流继电器KAZ LLJ
5 电压继电器KV YJ
6 正序电压继电器KVP ZYJ
7 负序电压继电器KVN FYJ
8 零序电压继电器KVZ LYJ
9 时间继电器KT SJ
10 功率继电器KP GJ
11 差动继电器KD CJ
12 信号继电器KS XJ
13 信号冲击继电器KAI XMJ
14 继电器KC ZJ
15 热继电器KR RJ
16 阻抗继电器KI ZKJ
17 温度继电器KTP WJ
18 瓦斯继电器KG WSJ
19 合闸继电器 KCR或KON HJ
20 跳闸继电器KTR TJ
21 合闸 继电器KCP HWJ
22 跳闸 继电器KTP TWJ
23 电源监视继电器KVS JJ
24 压力监视继电器KVP YJJ
25 电压 继电器KVM YZJ
26 事故信号 继电器KCA SXJ
27 继电保护跳闸出口继电器KOU BCJ
28 手动合闸继电器KCRM SHJ
29 手动跳闸继电器KTPM STJ
30 加速继电器 KAC或KCL JSJ
31 复归继电器KPE FJ
32 闭锁继电器 KLA或KCB BSJ
33 同期检查继电器KSY TJJ
34 自动准同期装置ASA ZZQ
35 自动重合闸装置ARE ZCJ
36 自动励磁调节装置 AVR或AAVR ZTL
37 备用电源自动投入装置 AATS或RSAD BZT
38 按扭SB AN
39 合闸按扭SBC HA
40 跳闸按扭SBT TA
41 复归按扭 SBre或SBR FA
42 试验按扭SBte YA
43 紧急停机按扭SBes JTA
44 起动按扭SBst QA
45 自保持按扭SBhs BA
46 停止按扭SBss
47 控制开关SAC KK
48 转换开关 SAH或SA ZK
49 测量转换开关SAM CK
50 同期转换开关SAS TK
51 自动同期转换开关2SASC DTK
52 手动同期转换开关1SASC STK
53 自同期转换开关SSA2 ZTK
54 自动开关QA
55 刀开关 QK或SN DK
56 熔断器FU RD
57 快速熔断器FUhs RDS
58 闭锁开关SAL BK
59 信号灯HL XD
60 光字牌 HL或HP GP
61 警铃 HAB或HA JL
62 合闸接触器KMC HC
63 接触器KM C
64 合闸线圈 Yon或LC HQ
65 跳闸线圈 Yoff或LT TQ
66 插座XS
67 插头XP
68 端子排XT
69 测试端子XE
70 连接片XB LP
71 蓄电池GB XDC
72 压力变送器BP YB
73 温度变送器BT WDB
74 电钟PT
75 电流表PA
76 电压表PV
77 电度表PJ
78 有功功率表PPA
79 无功功率表PPR
80 同期表S
81 频率表PF
82 电容器C
83 灭磁电阻 RFS或Rfd Rmc
84 分流器RW
85 热电阻RT
86 电位器RP
87 电感(电抗)线圈L
88 电流互感器 TA CT或LH
89 电压互感器 TV PT或YH
10KV电压互感器TV SYH
35KV电压互感器TV UYH
110KV电压互感器TV YYH
90 断路器QF DL
91 隔离开关QS G
92 电力变压器TM B
93 同步发电机GS TF
94 交流电动机MA JD
95 直流电动机MD ZD
96 电压互感器二次回路小母线
97 同期电压小母线(待并) WST或WVB TQMa,TQMb
98 同期电压小母线(运行) WOS`或WVBn TQM`a,TQM`b
99 准同期合闸小母线1WSC,2WSC,3WSC
1WPO,2WPO,3WPO 1THM,2THM,3THM
100 控制电源小母线+WC,-WC +KM,-KM
101 信号电源小母线+WS,-WS +XM,-XM
102 合闸电源小母线+WON,-WON
 +HM,-HM
103 事故信号小母线WFA SYM
104 零序电压小母线 WVBz

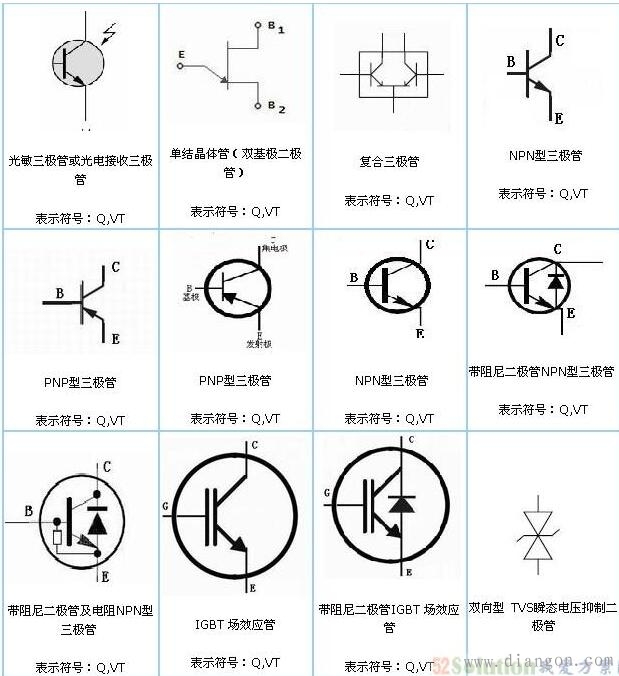

图2.电子元器件符号
电感线圈的主要特性参数
电感量L 电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。 2、感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 3、品质因素Q 品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R 线圈的Q值愈高,回路的损耗愈小。线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。 4、分布电容 线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。
电子元器件之半导体器件
中国半导体器件型号命名方法半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分)组成。
五个部分意义如下:
第一部分:用数字表示半导体器件有效电极数目。2-二极管、3-三极管
第二部分:用汉语拼音字母表示半导体器件的材料和极性。表示二极管时:A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。表示三极管时:A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。
第三部分:用汉语拼音字母表示半导体器件的内型。P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管(f>3MHz,Pc<1W)、D-低频大功率管(f<3MHz,Pc>1W)、A-高频大功率管(f>3MHz,Pc>1W)、T-半导体晶闸管(可控整流器)、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。第四部分:用数字表示序号第五部分:用汉语拼音字母表示规格号例如:3DG18表示NPN型硅材料高频三极管。
