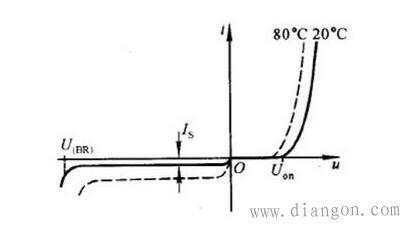

图 1 二极管的伏安特性
2.对晶体管输入输出特性的影响
由于半导体材料的热敏性，晶体管的参数几乎都与温度有关。
温度对输入特性的影响：与二极管伏安特性类似，当温度升高时，正向偏移将左移，反之将右移，如图2所示。
温度对输出特性的影响：如图3实线，虚线分别所示为20℃和60℃时的特性曲线，可见，温度升高时，由于输入特性左移，导致集电极电流增大。

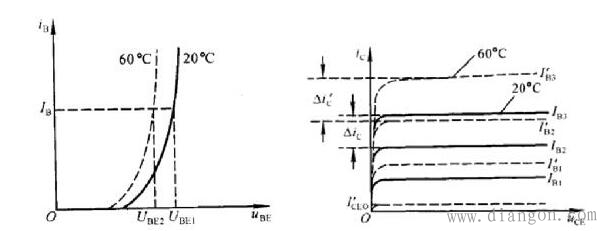

图 2 温度对晶体管输出特性影响 图 3 温度对晶体管输入特性影响
