电阻器选用技巧

2018-09-17 16:31:53 | 人围观 | 评论:

    电阻器选用举例：
    电阻器的选用过程如下：
    ①确定阻值。用欧姆定律可求出电阻器的阻值R=U/I=220V/0.01A=22000Ω=22kΩ。
    ②确定误差。对于电路来说，误差越小越好，这里选择电阻器误差为±5%，若难以找到误差为±5%的电阻器，也可选择误差为±10%的电阻器。在选用电阻器时，主要考虑电阻器的阻值、误差、额定功率和极限电压，要求通过电阻器R的电流I=0.01A，请选择合适的电阻器来满足电路实际要求。

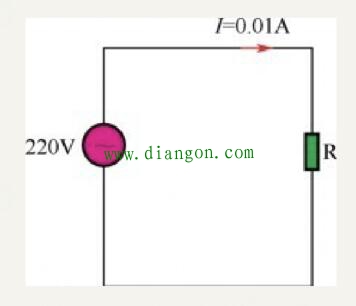

    电阻器选用例图：



    在选用电阻器时，主要考虑电阻器的阻值、误差、额定功率和极限电压。
    ③ 确定功率。根据功率计算公式可求出电阻器的功率大小为P=I2R=(0.01A)2×22000Ω=2.2W，为了让电阻器能长时间使用，选择的电阻器功率应在实际功率的两倍以上。这里选择电阻器功率为5W。
    ④确定被选电阻器的极限电压是否满足电路需要。当电阻器用在高电压小电流的电路时，可能功率满足要求，但电阻器的极限电压若小于电路加到它两端的电压，电阻器会被击穿。
    电阻器的极限电压可用求。这里的电阻器极限电压 V≈331V，该值大于其两端所加的220V可正常使用。当电阻器的极，为了保证电阻器在电路中不被击穿，可根据情况选择阻值更大或功率更大的电阻器。综上所述，为了让图中所示电路中的电阻器R能正常工作并满足要求，应选择阻值为22kΩ、误差为±5%、额定功率为5W的电阻器。



    电阻器选用技巧：
    在实际工作中，经常会遇到所选择的电阻器无法与要求一致，这时可按下面的方法解决：
    ①对于要求不高的电路，在选择电阻器时，其阻值和功率应与要求值尽量接近，并且额定功率只能大于要求值，否则电阻器容易被烧坏。
    ②若无法找到某个阻值的电阻器，可采用多个电阻器并联或串联的方式来解决。电阻器串联时阻值增大，并联时阻值减小。
    ③若某个电阻器功率不够，可采用多个大阻值的小功率电阻器并联，或采用多个小阻值小功率的电阻器串联，不管是采用并联还是串联，每个电阻器承受的功率都会变小。至于每个电阻器应选择多大功率，可用P=U2/R或P=I2R来计算，再考虑两倍左右的余量。
