单向晶闸管与双向晶闸管的区别

单向晶闸管结构图
    单向晶闸管主要参数有额定正向平均电流，导通维持电流，门极触发电压，正向阻断峰值电压，反向阻断峰值电压。
    单向晶闸管可以根据其管脚的外形判别法和万用表进行识别。识别方法如下：
    外形判别法：利用单行晶闸管的外形结构特点来判别其引脚的极性。
    万用表测量法：
    万用表测量法主要针对小型塑封的单向晶闸管，将万用表R*100欧姆档，测量单向晶闸管任意引脚的正反方向电阻。当两次测量的电阻值为∞时，则该两引脚可判断为阳极性和阴极性，另外一引脚为门极，然后量万用表黑表笔接门极，红表笔分别接其他两引脚。测量到的电阻值小的一次红表笔接的引脚为阴极。电阻值大的一次红表笔接的引脚是阳极。
    2.双向晶闸管
    双向晶闸管的内部一个N1P1N2P2N3的五层结构。它有3个电极，即门极G，第一主电极A1和第二主极A2。无论是从结构还是特性上来看，都可以把它看成是一对反向并联的普通单向晶闸管，双向晶闸管的结构，等效电路及文字符号如下图，双向晶闸管正，反两个方向都能控制导通，且触发电路简单，工作稳定，所以广泛应用在灯光调节，温度调节，交流调压等交流无触点开关电路中。

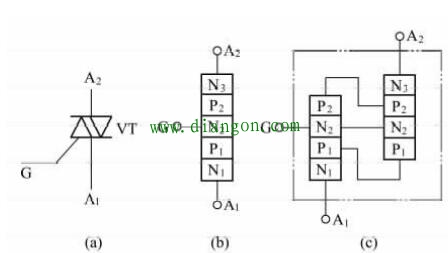

双向晶闸管的符号，结构和等效电路

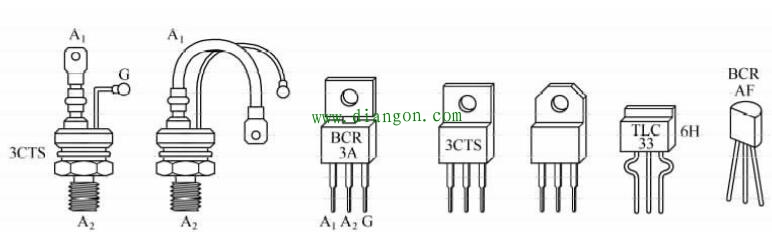

双向晶闸管的外形

    双向晶闸管的主要参数有段泰重复值电压（额定电压）；额定通态平均电流（额定电流）
    注：在控制电路中双向晶闸管是一个比较容易损坏的元件。一旦发现双线晶闸管损坏，只要更换相同参数的晶闸管就可以了。
    双向晶闸管测量需要确定门极和检查门极的好坏，门极G的确定方式有两种方法：一种是通过外形上判断，另一种也是和单机晶闸管一样，利用万用表进行测量。具体方法是：将万用表R*1K档，测量某两个电极之间的电阻值，若两次阻值均为∞时，则表笔对应的点击为A1，A2，那么第三只引脚则为门极G，如果量某引脚之间正反向阻值都不为∞，则双向晶闸管损坏。
