电感器结构原理 电感器基础知识分享

2018-09-17 16:31:54 | 人围观 | 评论:

   能产生电感作用的电子元器件均被称为电感器,俗称线圈,是常用的基本电子元件之一,种类繁多,而且形状各异,这篇文章就主要带大家了解什么是电感器,电感器结构原理,我们到底怎么区分?
    一、电感器(线圈)工作原理:
    简单来说电感器是将电能转化为磁能而存储起来的元器件,通过以下3点进行说明:
    1.给线圈中通入交流电流时,在电感器的四周产生交变磁场,这个磁场称为原磁场。
    2.给电感器通入直流电流时,在电感器的四周产生和方向不变的恒定磁场。
    3.由电感器应定律可知,磁通的变化在导体内引起产生电动势。、因为电感内电流变化(因为通的是交流电流)而产生感生电动势的现象,称之为自感应。电感就是用来表示自感应特性。
    二、电感器(线圈)结构:
    最简单的电感线圈就是用导线空心绕几圈,有磁芯或铁芯的电感器是在磁芯或铁芯上用导线绕几圈。

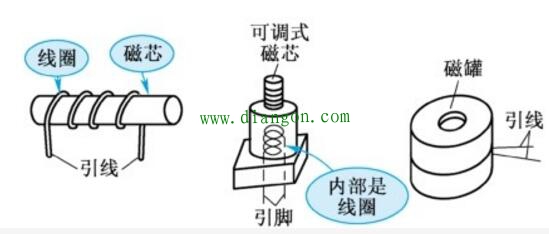

    线圈结构示意图:

    三、电感器的特性:
    电感器在电路中单独使用时,有时需要和其他电子元件构成一个功能电路或单元电路。最主要应用有三种:
    1.与电容器构成LC串联谐振电路;
    3.与电容器构成LC并联谐振电路;
    3.单独使用构成滤波电路;
    当我们在分析含有电感器的电路时,一定掌握它的主要特征,这样才能更好分析处结果。
    三、电感器的测量:
    就是测量电感器的品质因数,电流、直流阻抗及封装的尺寸大小,耐温及可焊性等,可用电感测量仪器或者是电桥电桥来进行。
    四、电感器注意事项:
    1.避免潮湿与干燥的环境、温度的高低、高频或低频环境,
    2.是否符合应用的要求,选择合适的电路的电感器,选择原装,额定电流越相近的。
    4.不要随意拨弄线圈改变间距,否则会改变原来的电感量;
    5.请勿使用普通蜡烛进行封固。
