电源变压器的结构图解

    1.变压器的骨架

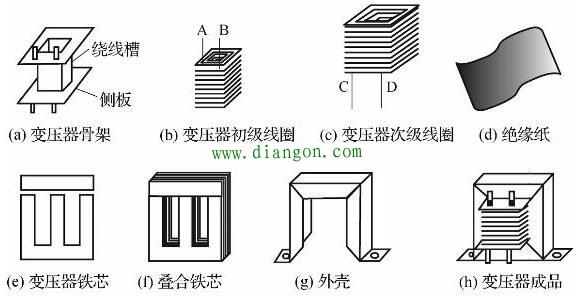

    如图所示，塑料方形骨架，估计的结构形式和材料有多种，除了塑料的，还可以用胶木板，纸质板。常根据变压器使用场合和环境来选用，主要考虑耐温，耐潮及损耗等，如果高温环境中使用，则不宜选用塑料骨架，应该选用环氧胶木板货酚醛胶木板做骨架。
    2.变压器的线圈
    电源电压器线圈绕组一般采用漆包线绕制，一次绕组初级在内，二次绕组初级在外，这种绕制变压器漏磁最小，功率体积比最高，效率高，质量好。
    3.变压器的绝缘材料
    由于初级线圈AB加入的220V电压较高，次级CD送出的12V电压较低。为了保证初级和次级绝缘可靠，常在绕完变压器初级线圈之后，在其外表包一层绝缘纸，再在绝缘纸上绕次级线圈。绝缘纸一般为牛皮纸，青壳纸及白玻璃纸等。
    有的两个绕组间有静电屏蔽层，屏蔽层有两种形式，一种形式是用铜箔或铝箔在一次绕组外绕一圈。其接头处不能重合，金属箔只能一头接地；另一种形式是在一次绕组外再用漆包线单独绕一层线圈，然后将一端引出接地，另一头空着不用。
    4.变压器的铁芯

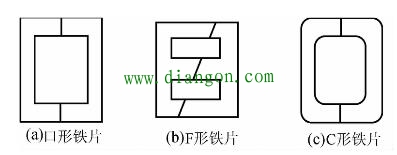

电源变压器铁芯并不是整块铁，而是由许多贴片铁成的。硅钢片外表覆盖着一层薄绝缘漆。每层由一个I形部分和一个E形部分拼合而成。

    5.变压器的外壳
    贴片插完，外壳主要有两个作用：
    1）外壳上游两个孔，便于用螺丝固定
    2）屏蔽变压器的感应磁场，以免干扰其他电路。
