用万用表测试三极管管脚的方法图解

2018-09-17 16:31:56 | 人围观 | 评论:

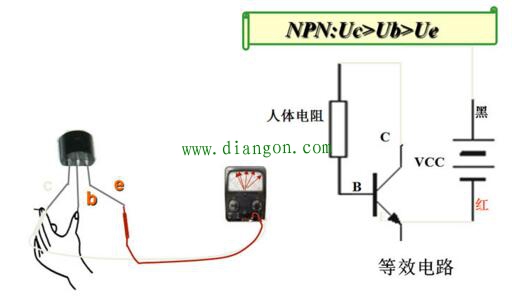

     1.对于NPN三极管:

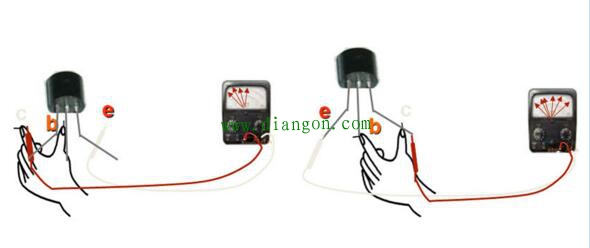

      让黑表笔接假定的集电极C ,红表笔接假定的发射极E 。手指将B、C短接。观测指针摆动情况;之后,调换两表笔重新测量,观测指针摆动情况。

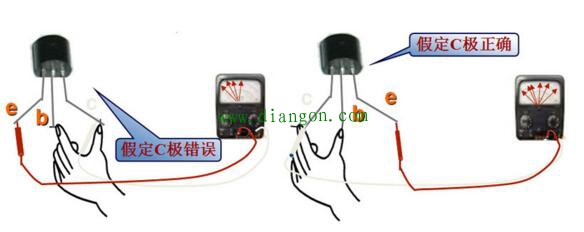

       偏转较大假定是正确的!黑表笔接的是C极红表笔接的是E极。


   2.对于PNP型三极管


   注意:对于PNP型三极管我们是将红表笔接C极
   用万用表的 hFE挡检测β值
 l  若有ADJ挡,先置于ADJ挡进行调零。
 l 拨到hFE挡。
 l 将被测晶体管的C、B、E三个引脚分别插入相应的插孔中(TO-3封装的大功率管,可将其3个电极接出3根引线,再插入插孔)。
 l 从表头或显示屏读出该管的电流放大系数β。
