二极管的结构和图形符号

2018-09-17 16:31:58 | 人围观 | 评论:

二极管采用两种不同特性的半导体材料制成，一块是P型半导体，另一块是N型半导体，通过特殊工艺使两块半导体连接在一起，在它们的界面处形成了一个PN结，所以二极管的基本结构是PN结，特性也就是PN结特性。
    二极管的两根引脚分别引出于两个半导体材料，从P型材料上引出正极性引脚，从N型材料上引出负极性引脚。

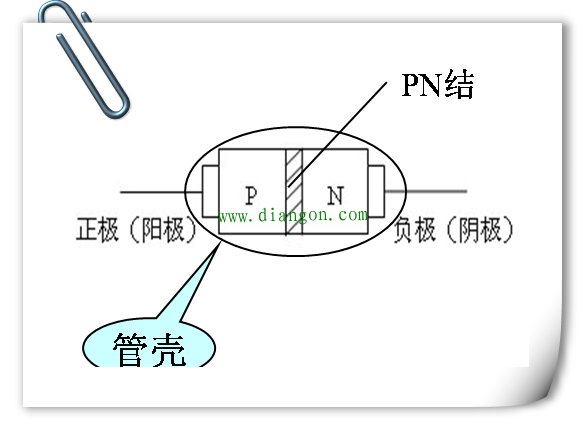

                         a)结构

          b)图形符号
                         图    二极管的结构和图形符号
