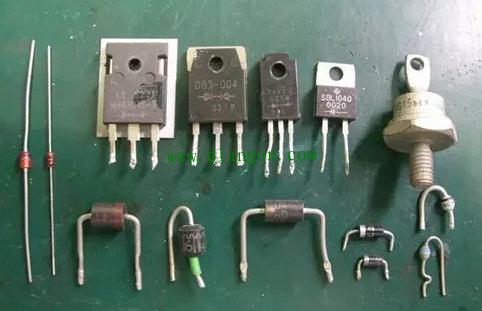

二极管分大小吗？体积越大电流越大？

2、整流二极管
就原理而言，从输入交流中得到输出的直流是整流。以整流电流的大小（100mA）作为界线通常把输出电流大于100mA的叫整流。面结型，因此结电容较大，一般为3kHZ以下。最高反向电压从25伏至3000伏分A～X共22档。分类如下：①硅半导体整流二极管2CZ型、②硅桥式整流器QL型、③用于电视机高压硅堆工作频率近100KHz的2CLG型。
3、限幅二极管
二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
大多数二极管能作为限幅使用。也有象保护仪表用和高频齐纳管那样的专用限幅二极管。为了使这些二极管具有特别强的限制尖锐振幅的作用，通常使用硅材料制造的二极管。也有这样的组件出售：依据限制电压需要，把若干个必要的整流二极管串联起来形成一个整体。
4、调制二极管
通常指的是环形调制专用的二极管。就是正向特性一致性好的四个二极管的组合件。即使其它变容二极管也有调制用途，但它们通常是直接作为调频用。
5、混频二极管
使用二极管混频方式时，在500～10,000Hz的频率范围内，多采用肖特基型和点接触型二极管。
6、放大二极管
用二极管放大，大致有依靠隧道二极管和体效应二极管那样的负阻性器件的放大，以及用变容二极管的参量放大。因此，放大用二极管通常是指隧道二极管、体效应二极管和变容二极管。
7、开关二极管
二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。
有在小电流下（10mA程度）使用的逻辑运算和在数百毫安下使用的磁芯激励用开关二极管。小电流的开关二极管通常有点接触型和键型等二极管，也有在高温下还可能工作的硅扩散型、台面型和平面型二极管。开关二极管的特长是开关速度快。而肖特基型二极管的开关时间特短，因而是理想的开关二极管。2AK型点接触为中速开关电路用；2CK型平面接触为高速开关电路用；用于开关、限幅、钳位或检波等电路；肖特基（SBD）硅大电流开关，正向压降小，速度快、效率高。
8、变容二极管
用于自动频率控制（AFC）和调谐用的小功率二极管称变容二极管。日本厂商方面也有其它许多叫法。通过施加反向电压， ；使其PN结的静电容量发生变化。因此，被使用于自动频率控制、扫描振荡、调频和调谐等用途。通常，虽然是采用硅的扩散型二极管，但是也可采用合金扩散型、外延结合型、双重扩散型等特殊制作的二极管，因为这些二极管对于电压而言，其静电容量的变化率特别大。结电容随反向电压VR变化，取代可变电容，用作调谐回路、振荡电路、锁相环路，常用于电视机高频头的频道转换和调谐电路，多以硅材料制作。
9、频率倍增用二极管
对二极管的频率倍增作用而言，有依靠变容二极管的频率倍增和依靠阶跃（即急变）二极管的频率倍增。频率倍增用的变容二极管称为可变电抗器，可变电抗器虽然和自动频率控制用的变容二极管的工作原理相同，但电抗器的构造却能承受大功率。阶跃二极管又被称为阶跃恢复二极管，从导通切换到关闭时的反向恢复时间trr短，因此，其特长是急速地变成关闭的转移时间显着地短。如果对阶跃二极管施加正弦波，那么，因tt（转移时间）短，所以输出波形急骤地被夹断，故能产生很多高频谐波。
10、稳压二极管
这种管子是利用二极管的反向击穿特性制成的，在电路中其两端的电压保持基本不变，起到稳定电压的作用。是代替稳压电子二极管的产品。被制作成为硅的扩散型或合金型。是反向击穿特性曲线急骤变化的二极管。作为控制电压和标准电压使用而制作的。二极管工作时的端电压（又称齐纳电压）从3V左右到150V，按每隔10%，能划分成许多等级。在功率方面，也有从200mW至100W以上的产品。工作在反向击穿状态，硅材料制作，动态电阻RZ很小，一般为2CW、2CW56等；将两个互补二极管反向串接以减少温度系数则为2DW型。
稳压二极管的温度系数α：α表示温度每变化1℃稳压值的变化量。稳定电压小于4V的管子具有负温度系数（属于齐纳击穿），即温度升高时稳定电压值下降（温度使价电子上升较高能量）；稳定电压大于7V的管子具有正温度系数（属于雪崩式击穿），即温度升高时稳定电压值上升（温度使原子振幅加大，阻碍载流子运动）；而稳定电压在4~7V之间的管子，温度系数非常小，近似为零（齐纳击穿和雪崩击穿均有）。
11、PIN型二极管（PIN Diode）
这是在P区和N区之间夹一层本征半导体（或低浓度杂质的半导体）构造的晶体二极管。PIN中的I是"本征"意义的英文略语。当其工作频率超过100MHz时，由于少数载流子的存贮效应和"本征"层中的渡越时间效应，其二极管失去整流作用而变成阻抗元件，并且，其阻抗值随偏置电压而改变。在零偏置或直流反向偏置时，"本征"区的阻抗很高；在直流正向偏置时，由于载流子注入"本征"区，而使"本征"区呈现出低阻抗状态。因此，可以把PIN二极管作为可变阻抗元件使用。它常被应用于高频开关（即微波开关）、移相、调制、限幅等电路中。
12、雪崩二极管(Avalanche Diode)
它是在外加电压作用下可以产生高频振荡的晶体管。产生高频振荡的工作原理是栾的：利用雪崩击穿对晶体注入载流子，因载流子渡越晶片需要一定的时间，所以其电流滞后于电压，出现延迟时间，若适当地控制渡越时间，那么，在电流和电压关系上就会出现负阻效应，从而产生高频振荡。它常被应用于微波领域的振荡电路中。
13、江崎二极管（Tunnel Diode）
它是以隧道效应电流为主要电流分量的晶体二极管。其基底材料是砷化镓和锗。其P型区的N型区是高掺杂的（即高浓度杂质的）。隧道电流由这些简并态半导体的量子力学效应所产生。发生隧道效应具备如下三个条件：①费米能级位于导带和满带内；②空间电荷层宽度必须很窄（0.01微米以下）；简并半导体P型区和N型区中的空穴和电子在同一能级上有交叠的可能性。江崎二极管为双端子有源器件。其主要参数有峰谷电流比IP/PV），其中，下标"P"代表"峰"；而下标"V"代表"谷"。江崎二极管可以被应用于低噪声高频放大器及高频振荡器中（其工作频率可达毫米波段），也可以被应用于高速开关电路中。
14、快速关断（阶跃恢复）二极管(Step Recovary Diode)
它也是一种具有PN结的二极管。其结构上的特点是：在PN结边界处具有陡峭的杂质分布区，从而形成"自助电场"。由于PN结在正向偏压下，以少数载流子导电，并在PN结附近具有电荷存贮效应，使其反向电流需要经历一个"存贮时间"后才能降至最小值（反向饱和电流值）。阶跃恢复二极管的"自助电场"缩短了存贮时间，使反向电流快速截止，并产生丰富的谐波分量。利用这些谐波分量可设计出梳状频谱发生电路。快速关断（阶跃恢复）二极管用于脉冲和高次谐波电路中。
15、肖特基二极管 （Schottky Barrier Diode）
它是具有肖特基特性的"金属半导体结"的二极管。其正向起始电压较低。其金属层除材料外，还可以采用金、钼、镍、钛等材料。其半导体材料采用硅或砷化镓，多为N型半导体。这种器件是由多数载流子导电的，所以，其反向饱和电流较以少数载流子导电的PN结大得多。由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。其工作频率可达100GHz。并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。
可作为续流二极管，在开关电源的电感中和继电器等感性负载中起续流作用。
16、阻尼二极管
阻尼二极管多用在高频电压电路中，具有较高的反向工作电压和峰值电流，正向压降小，高频高压整流二极管，用在电视机行扫描电路作阻尼和升压整流用。常用的阻尼二极管有2CN1、2CN2、BSBS44等。
17、瞬变电压抑制二极管
TVP管，对电路进行快速过压保护，分双极型和单极型两种，按峰值功率（500W－5000W）和电压（8.2V～200V）分类。
18、双基极二极管（单结晶体管）
两个基极，一个发射极的三端负阻器件，用于张驰振荡电路，定时电压读出电路中，它具有频率易调、温度稳定性好等优点。
19、发光二极管
用磷化镓、磷砷化镓材料制成，体积小，正向驱动发光。工作电压低，工作电流小，发光均匀、寿命长、可发红、黄、绿、蓝单色光。随着技术的进步，近 来 研制成了白光高亮二极管，形成了LED照明这一新兴产业。 还用于VCD、DVD、计算器等显示器上。
20、硅功率开关二极管
硅功率开关二极管具有高速导通与截止的能力。它主要用于大功率开关或稳压电路、直流变换器、高速电机调速及在驱动电路中作高频整流及续流箝拉,具有恢复特性软、过载能力强的优点、广泛用于计算机、雷达电源、步进电机调速等方面。
