快恢复二极管检测方法图解

　　快恢复二极管在工艺上多采用了掺金措施，结构上采用PIN结构。其正向压降高于普通二极管（1~2V),反向耐压多在 1200V以下。从性能上，又可分为快恢复和超快恢复两个等级。前者反向恢复时间长，后者则在l00ns以下，甚至达到 20~30ns。

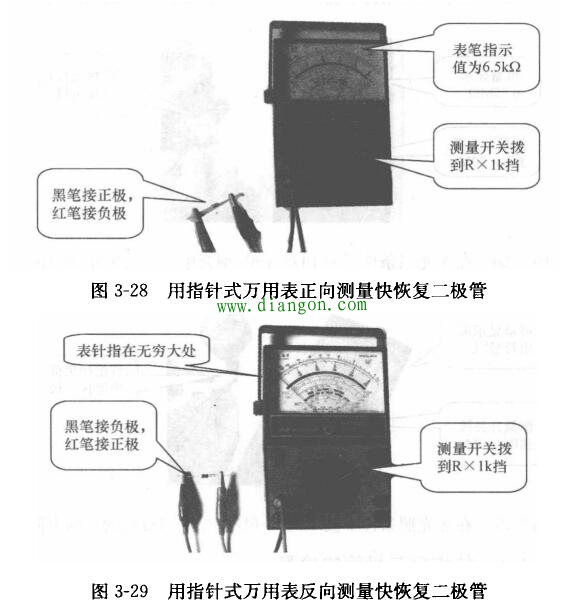

　　检测快恢复二极管的方法与检测普通二极管的方法相同，均是根据二极管的单向导电性，通过测量二极管的正、反向电阻，可方便地判断快恢复二极管的好坏。一般将万用表拨至Rxlk 挡，用黑表笔接二极管的正极，红表笔接二极管的负极，所测得的正向电阻如图3-28所示，图中实测正向电阻为6.5kΩ。将万用表的黑表笔接二极管的负极，红表笔接二极管的正极，所测得的反向电阻如图3-29所示，图中实测反向电阻为无穷大。

　　用海地牌9205A+型数字式万用表二极管挡正向检测RU2型快恢复二极管时，用红表笔接管子正极、黑表笔接负极时，显示管子的导通电压值，如图3-30所示；调换表笔快恢复二极管不导通，显示溢出符号“1”，如图3-31所示。

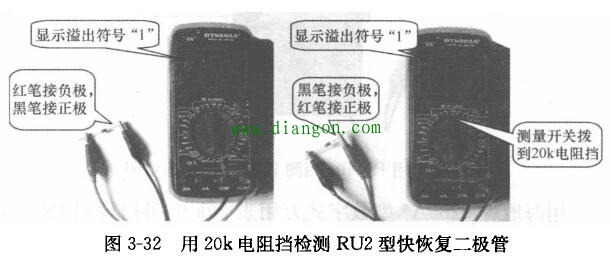

　　用海地牌9205A+型数字式万用表20k电阻挡检测RU2型快恢复二极管时，无论是正向检测或是反向检测，均显示溢出符号“1”，如图3-32所示。
