集成电路符号识图信息

2018-10-09 13:15:04 | 人围观 | 评论:

集成电路的图形符号比较复杂，变化也比较多。
集成电路符号所表达的含义很少（这一点不同于其他电子元器件的图形符号），通常只能表达集成电路有几根引脚，至于各个引脚的作用、什么功能集成电路，电路符号中均不能表示出来。

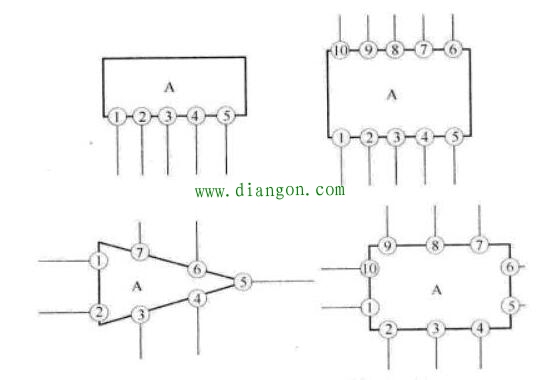

下图所示是集成电路常见几种的电路图形符号。
