晶闸管引脚识别方法

2019-02-22 14:06:17 | 人围观 | 评论:

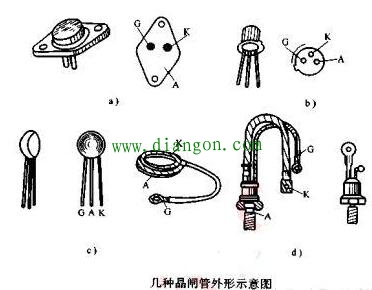

识别晶闸管的三个电极可以根据下图所示的外形示意图进行引脚的识别。

A)所示是1A~几A的小功率晶闸管，其外形像一个大功率三极管，在引脚识别时，将管脚朝上，并将两根引脚向上，如图中所示，这种位置时左边为G极，右边的为K极，外壳是A极。
B)所示是几十到几百mA的晶闸管，其外形像一个金属封装的三极管，在识别引脚时，将引脚朝上，以突出键为起点，顺时针方向依次为G,A,K极。
C)所示是电流更小的晶闸管，这是非标准的封装。在引脚识别时，将圆球面对着自己，引脚向下，此时自左至右依次为G,A,K极。
D)所示是另外几种电流较大的晶闸管，他们有一个“辫子”似的控制极，在阳极上有一个+号，在阴极上有一个-号，以此符号来识别各引脚。
