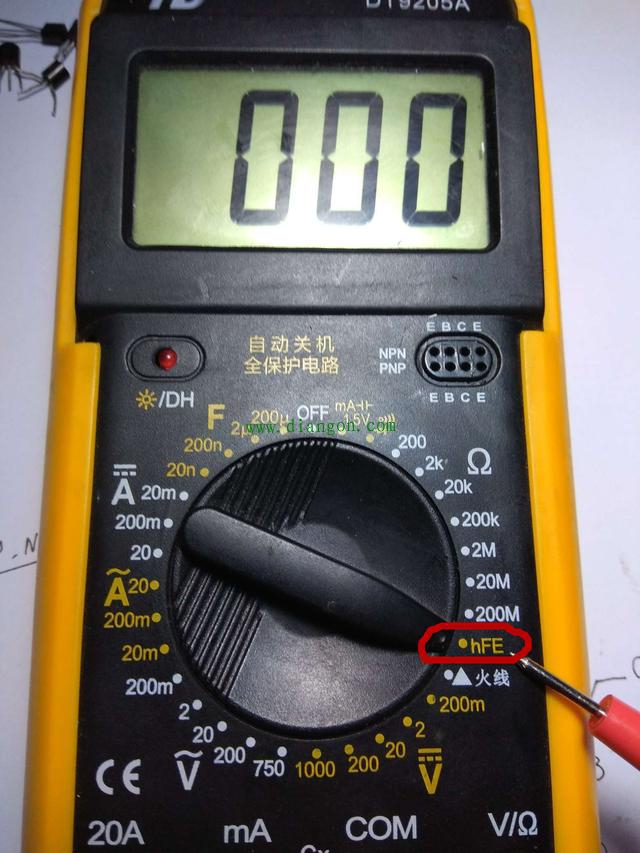

用这个档位
万用表测三极管是不需要表笔的，表盘上有三极管的插孔。
三极管的插孔

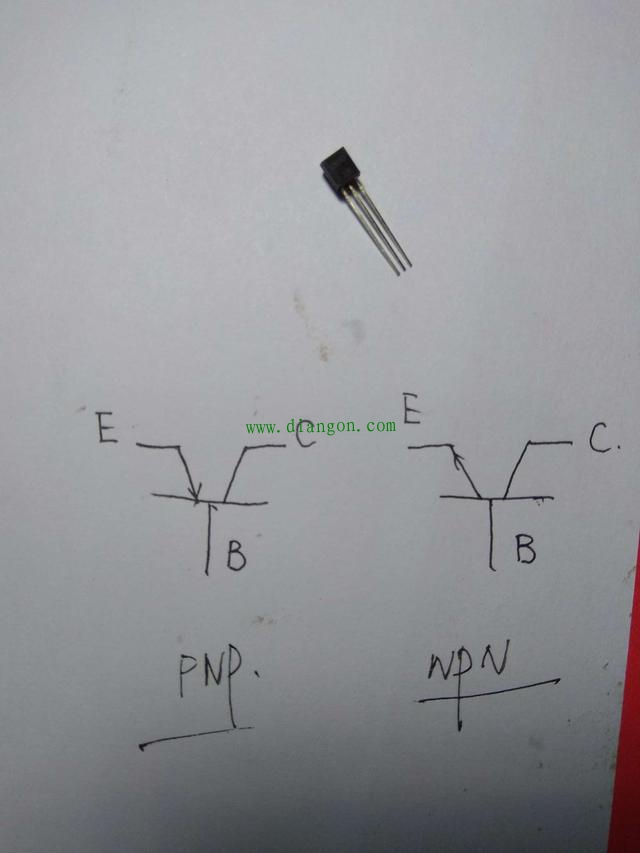

三极管分为NPN型和PNP型
我们简单用万用表分辨一下。

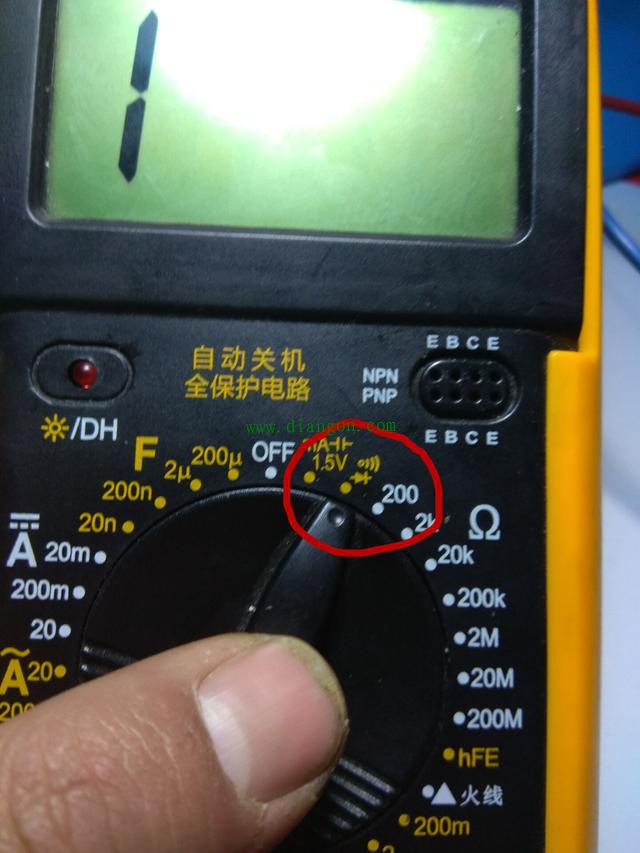

用二极管档测
三极管都是三个脚

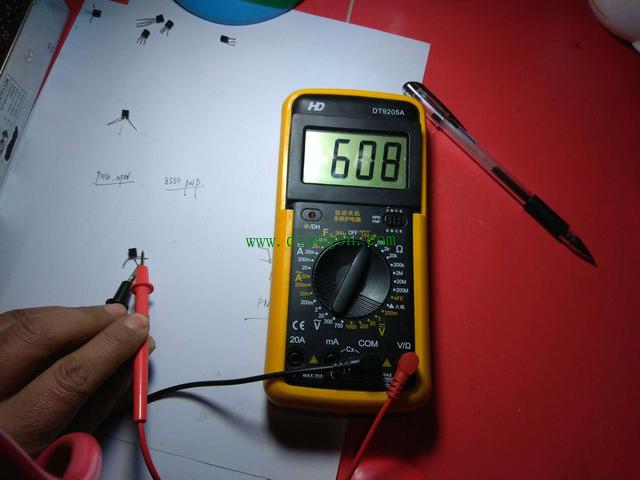

红笔在中间，黑笔接触两边的脚

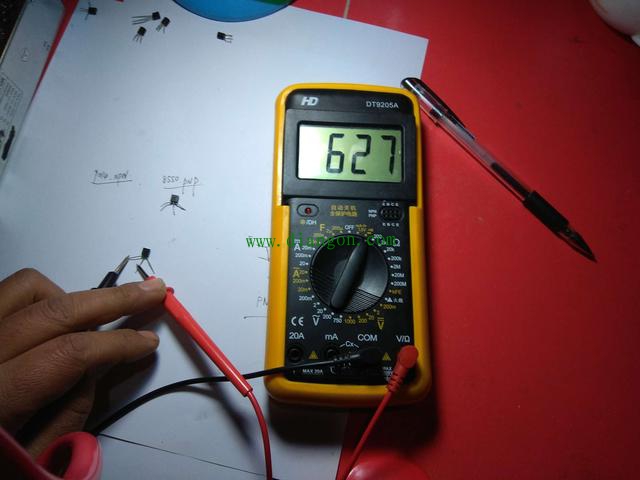

左右都有读数，三极管是NPN型
黑笔放中间，红笔接触两边的脚，你会发现都没有读数。下面我们换一个三极管。

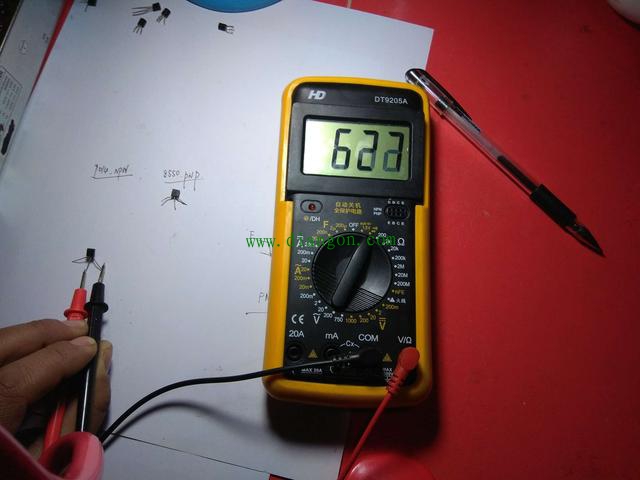

黑笔放中间，红笔测两边脚
如果红笔接触两边脚都有读数，说明是PNP型。
总结：反复测量三极管的三个电极引脚，找到一个与其他两脚都导通的脚，这个脚肯定是三极管的基极。再看这个基极是红表笔还是黑表笔，如果是红表笔，说明三极管是NPN型，如果是黑表笔就是PNP型。
测出来了，就看下三极管的放大倍数吧。

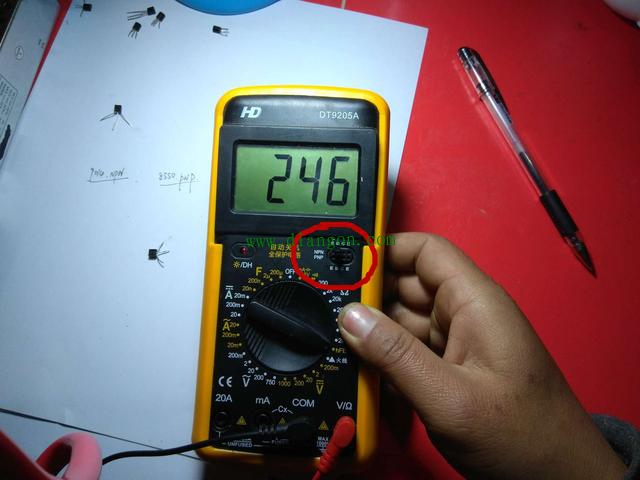

比如这个NPN型，插对方向哦
读数就是三极管的放大倍数
