无论在电气线路还是电子线路当中，二极管这种元件可以说是最为常见的半导体电子元器件（电阻、电容、电感均为非半导体元件）。二极管家族的子民们在各种电路当中起着整流、稳压、指示、检波、限幅稳压等多达百余种的作用。
虽说二极管的检测方法各种教材和网络资源当中均有介绍，但对于一些损坏后的二极管检测却少有提及。恰好本人最近接手了一批电子设备，在维修过程中遇到了整流二极管1N4007的三种典型损坏故障，现特以万用表检测实拍图片的形式展示给大家。
说明：本人此次检测拍摄对象均为整流二极管1N4007（额定电压1000V、电流1.5A），所用万用表为胜利VC97，红夹为红表笔、黑夹为黑表笔。

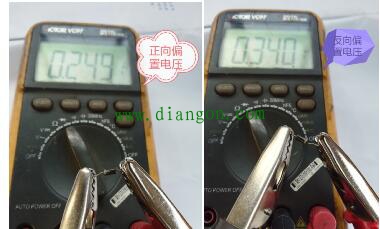

首先来看一下正常状态下的二极管典型正、反向偏置电压
接着我们再来看一下彻底击穿的二极管的正、反向偏置电压
上面的二极管已经完全击穿，下面这支二极管则属于半击穿状态http://www.diangon.com/版权所有（正向偏置电压有读数，但是低于正常值;反向偏置电压非无穷大）
最后我们见到的这种二极管最具伪装性和欺骗性，它的正、反向偏置电压测量时与正常值基本一致，但实质上它已经击穿，如果再用到高压线路当中其击穿特性必定显现，电路会出现短路故障！所以大家一定要注意——对于桥式整流电路若出现单只或两只二极管击穿的故障时，最好将四支二极管一起更换为好！
-
