用万用表识别场效应管引脚方法图解

2020-03-05 10:51:59 | 人围观 | 评论:

1、用万用表识别结型场效应管引脚

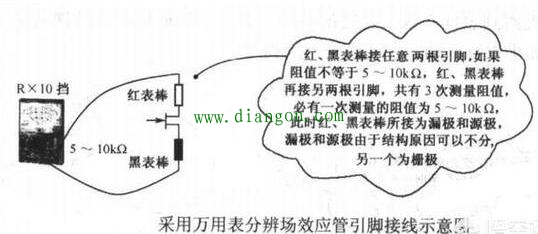

用万用表的RX1k档位,方法如图示。


2、用万用表识别N或P沟道结型场效应管

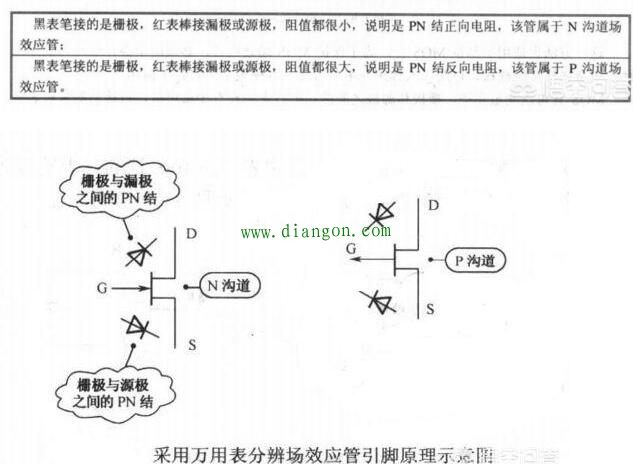

利用G极和S极之间,G极和D极之间为一个PN结的原理。如下图所示,根据PN结的正、反向电阻相差很大的特点可以分辨出栅极,并且可以分辨出是N沟道还是P沟道的场效应管。

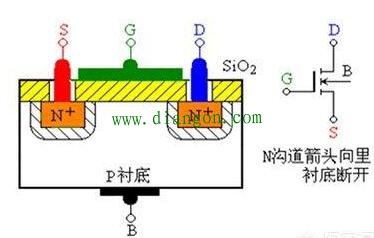

此方法不能用来识别绝缘栅型场效应管的栅极,因为这种管子的输入阻抗非常高,栅源之间的极间电容很小,测量时只要有少量的电荷,就可在极间电容上形成很高的电压,容易将管子损坏。
