三端稳压集成电路LM7805。电子产品中，常见的三端稳压集成电路有正电压输出的LM78 ×× 系列和负电压输出的LM79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO- 220 的标准封装，也有LM9013样子的TO-92封装。
7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。

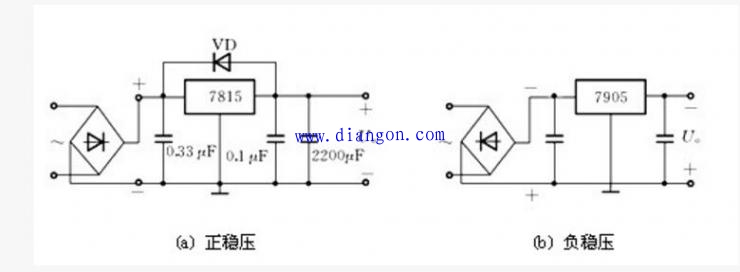

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格和管脚分布。

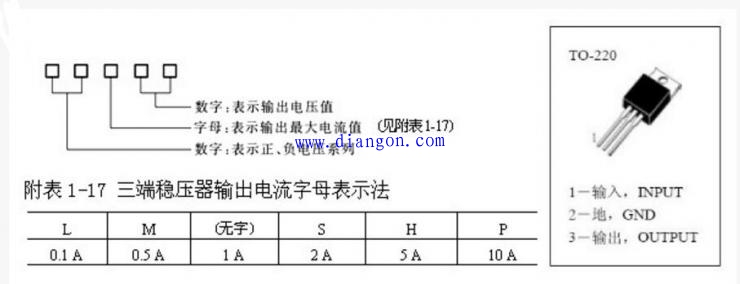

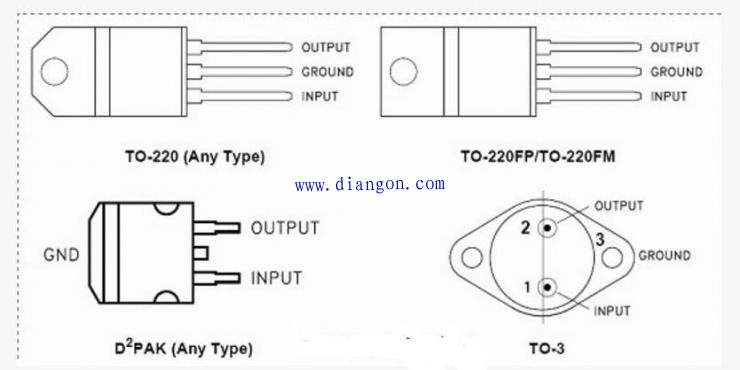

例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。 (3) 外形及管脚分布，如附图所示。
