三极管在电子电路中扮演着十分重要的作用，其中对信号的放大是它的主要功能之一，比如在各种放大电路中三极管就是担负着对输入进来的信号进行放大作用的，下面我先来聊聊三极管的放大作用。
三极管的放大原理的理解

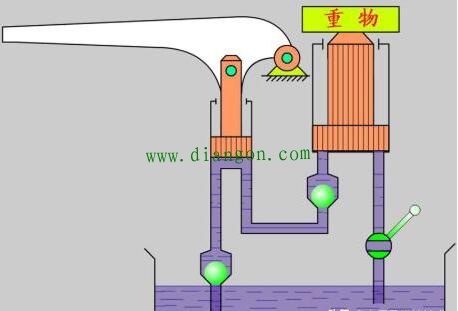

我认为从能量的守恒角度看能量不会无缘无故的产生，三极管不会无缘无故的产生能量的，三极管对信号的放大主要是通过三极管内部的特殊结构，用比较小的电流去控制比较大的电流。在我的理解看来它就像我们使用的千斤顶一样，我们可以通过手柄去控制小活塞就可以托起重大几吨重的物体，如果我们用手直接去搬运是根本无法搬动的，我想这就是以“小”控“大”的作用，其结构示意图如下图所示。
在这里，这个千斤顶的手柄就像我们三极管的基极b，托起重物的大活塞就像三极管的集电极c，那么液压箱就相当于给基极和集电极提供的电源。为了更能通俗地说明问题，我们还可以把三极管比喻成一个大坝，在这个大坝上有两个阀门，一个大阀门，还有一个小阀门。我们这个小阀门是可以用人力打开的，但大阀门很重我们用人力无法打开，只有通过这个较小的阀门的水力打开比较大的阀门，其示意图如下图所示。
从图中可以看到放大电路的作用就是将电信号进行放大，它是通过控制基极微安级别的电流去控制集电极毫安级别的电流。从而达到了用小电流去控制大电流的目的，然后再通过集电极的电阻以电压的形式表现出来，从而达到电压放大的目的。

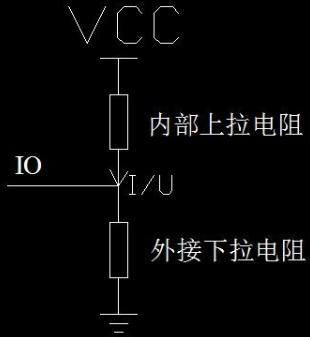

上拉电阻和下拉电阻
以上就是我对三极管能够放大信号的理解，下面说一下关于上拉电阻和下来电阻这个问题。我们通过名字可以这道这个上拉电阻的作用其实就是把一个不确定的信号状态给它拉升到高电平，比如在C51的单片机中，由于P0口内部电路的特殊结构，在作为I/O口时就会出现电平的不确定的状态，为此在使用P0这个端口时都需要加上一个10K的上拉电阻，使它在作为I/O口使用时输出一个确定的高电平或者低电平。同样下拉电阻就是使输出口得到一个稳定的低电平。
总之我们可以认为上拉电阻就是增大电流,下拉电阻就是用来吸收电流的。
-
