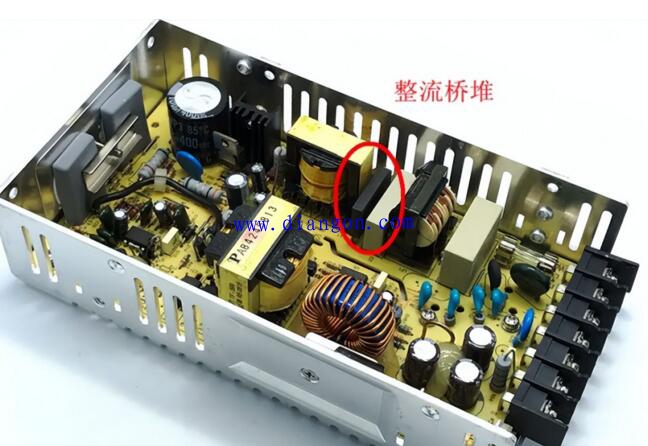

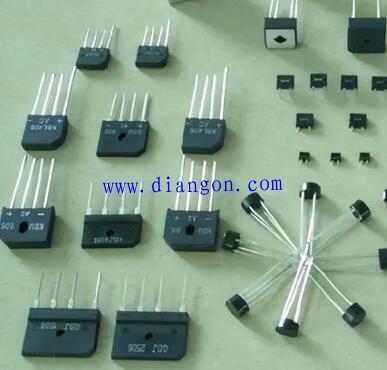

整流桥堆是由两个或四个硅二极管组成的整流器件。桥堆有半桥、全桥以及三相桥，我们常规设备使用最多的是由四只硅二极管组成的桥式整流电路，也称全桥整流电路，俗称桥堆。桥堆的文字符号为UR。整流桥堆可以用四只硅二极管组成，也可以将四只硅二极管封装成一体，外用绝缘塑料，大功率整流桥堆在绝缘层外添加锌金属壳包封，增强散热，如图1常见各种桥堆。图2为桥堆实际应用。

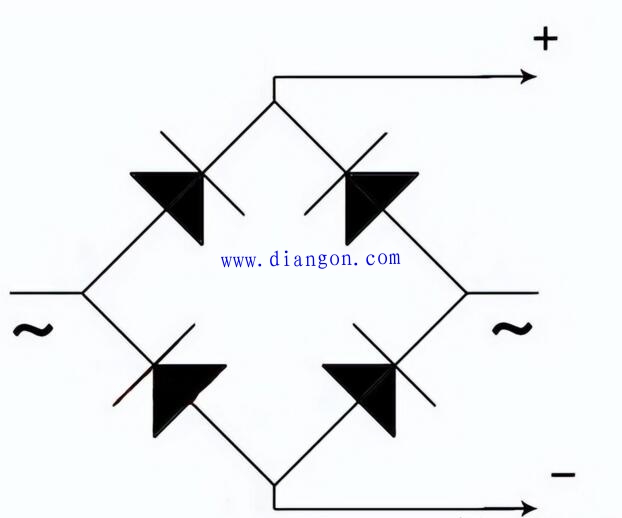

图3为全桥整流的符号，全桥整流由四只二极管组成，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。
-
