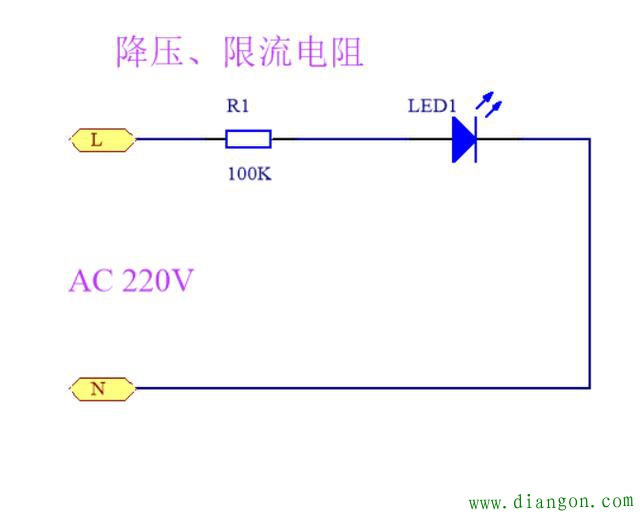

我在平时工作中用到的常规电阻有1/4W、1/8W这两种居多，有时候还会用到1/2W和1W等大功率的电阻，同时在使用电阻时还要关注阻值的大小。我们在生活中最常用的电阻有降压和限流的作用，比如朋友们都比较熟悉的插排，里面有一个发光二极管用来指示插排有没有220v电压，这个二极管就需要串联一个100K欧姆的碳膜大电阻，它一是用来分担这220V的电压；二是用来限制流过发光二极管上的电流，如下图所示。
在上述的插排电路中，电阻器R1与LED灯串联，如果不接降压、限流电阻的话，加到发光二极管两端的电压就有220v的电压，那么发光二极管LED1会流过很大的电流，它就会瞬间烧坏。当串联电阻R1后，它会分担绝大部分的电压，限制了很大部分的电流，同时电阻R1对电流有阻碍的作用，一般流过发光二极管的电流也就22毫安的样子。由此可见电阻在这样的电路中就起到分压、限流的作用了。
2、电阻的第二个作用是分流。

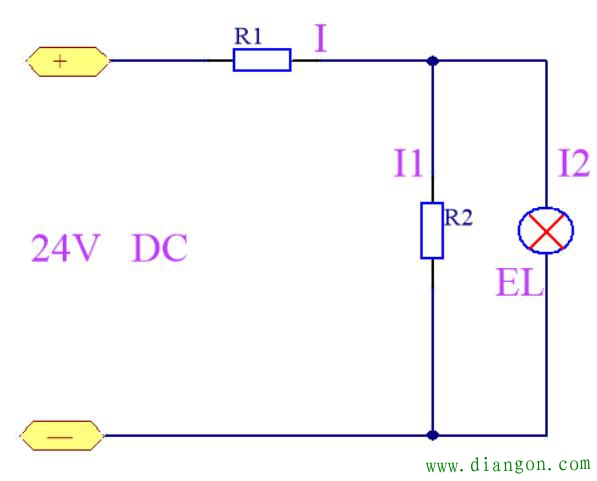

电阻的第二个作用是分流的作用，下面我画一个电路示意图来说明一下。在这个电路中电阻R2与灯泡EL并联在一起，流过电阻R1的电流I除了一部分要流过灯泡EL外，还会有一部分电流要经过电阻R2流回到电源，这样流过灯泡的电流就会减小，灯泡的亮度就会变暗了，象电阻R2的这种功能就叫做电阻的分流作用，如下图所示。
3、电阻的第三个作用是分压

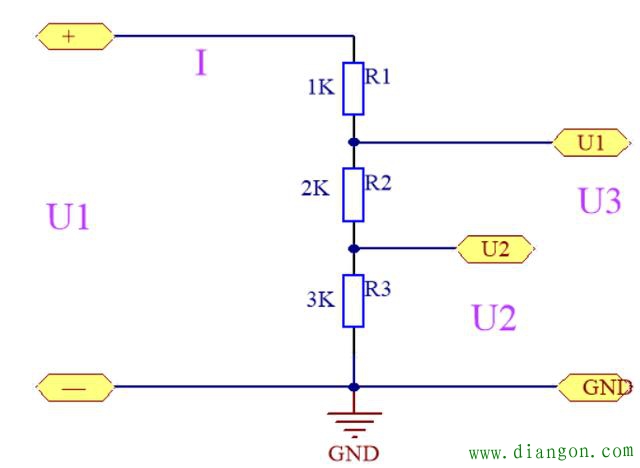

在电路中我们会看到有时候电阻有几个串联在一起的，从电源的正极出发每经过一个电阻，电压就会降低一些，电压降低多少与电阻值的大小有关，电阻大，它承担的电压就高，电压就降的多。象这样的电阻在电路中就起到分压的作用了，如下图所示。
4、电阻的其它作用

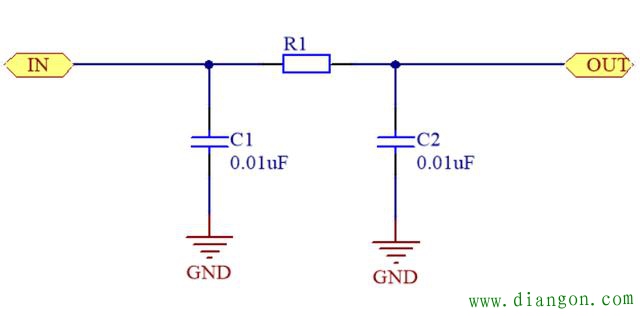

在电子电路中我们会见到电阻还可以与其它元器件一起协作，可以起到其它不同的作用。比如电阻与两个电容组合可以起到滤波的作用。比如在调幅收音机中，就会看到两个瓷片电容中间接一个合适的电阻，就会构成“Π型”滤波器。通过这个电阻和电容组合的环节能够使音频信号畅通无阻地通过下一个电路，而高频信号会由两个103的瓷片电容滤除掉。

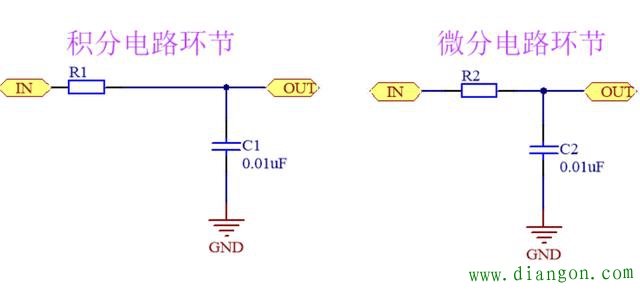

我们还可以见到有的电路通过一个电容和一个电阻构成积分电路环节或者微分电路环节，在电容不变的情况下，电阻值的大小决定了积分时间常数的大小。这种电路环节我们以前维修黑白电视机和彩色电视机场扫描电路中就会用到积分电路的。
有的会用几个电阻和几个电容构成RC移相环节，构成RC的振荡电路。在电路中使三个电阻 R 的值相等，即R 1 = R 2 = R 3 ，并且移相环节中的电容 C 的值也相等， C 1 = C 2 = C 3，每个RC环节可以移相60度的电角度，在放大器的配合下那么就可以构成振荡了，如下图所示。
由此可见，常规电阻不仅自己单独在电路中承担着独特的作用，它与其它的兄弟电容、电感等元件密切配合，可以出色完成很多功能任务。
-
