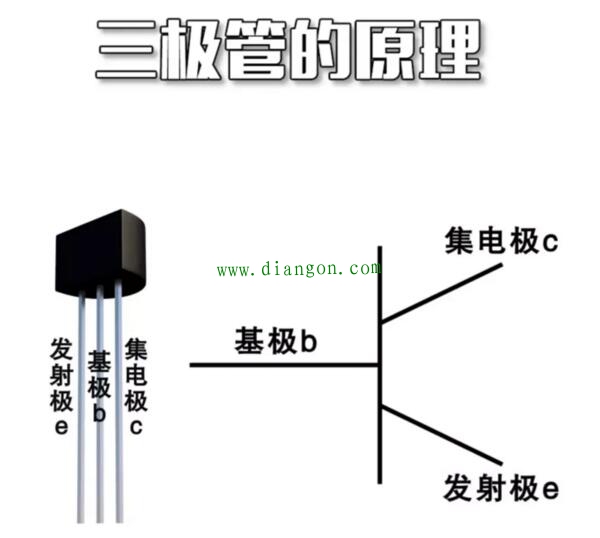

如图所示，顾名思义三极管就是有三个极，也就是三个引脚，即基极b 集电极c 发射极e

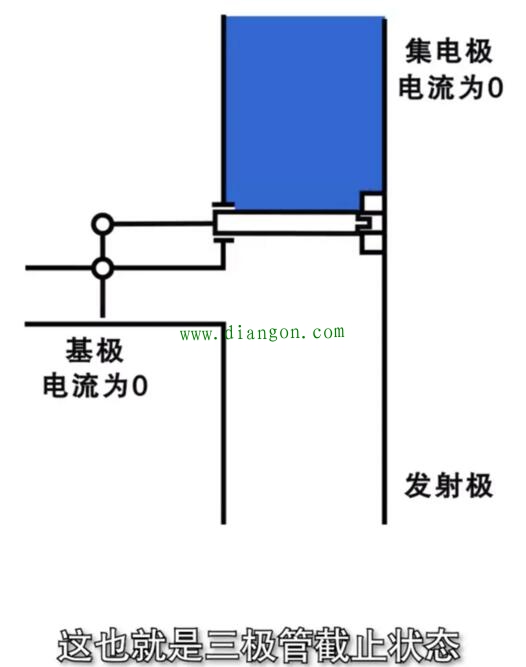

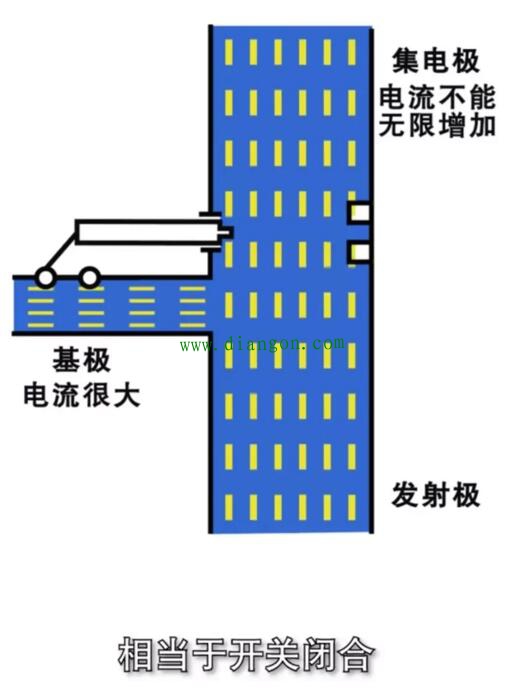

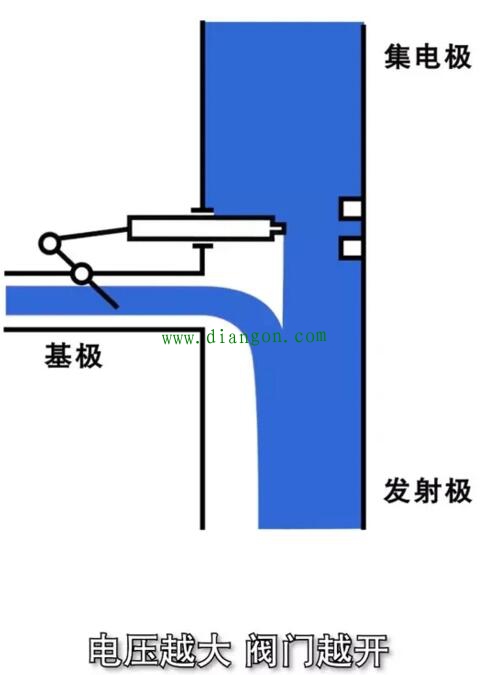

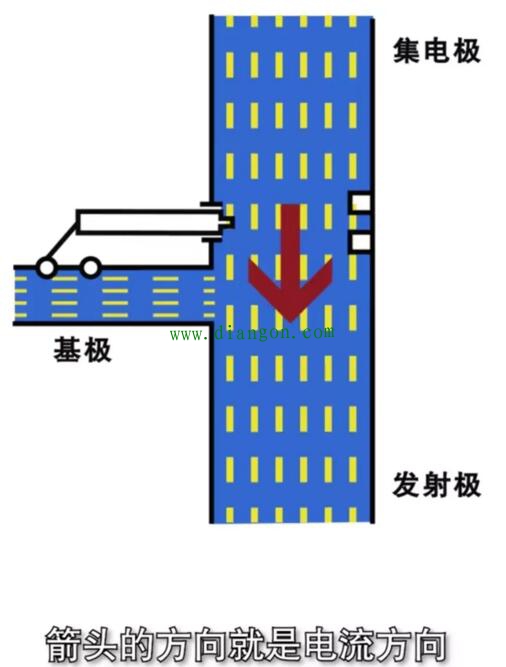

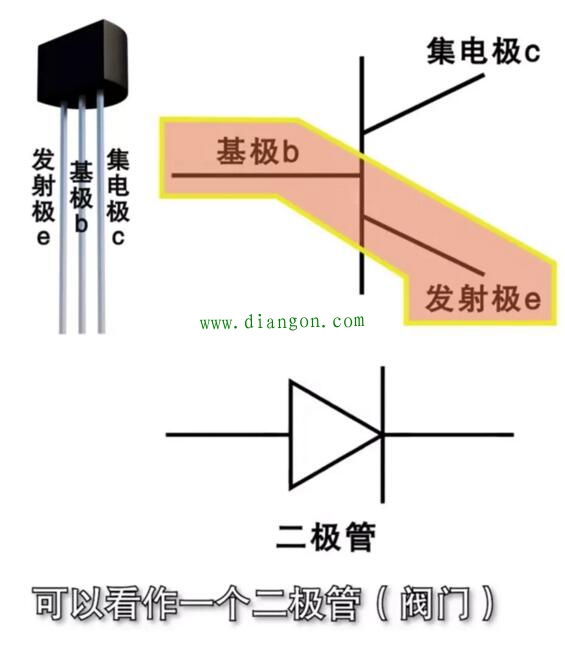

三极管可以看做一个小阀门控制大阀门的元件，基极和发射极原理为一个二极管，当给基极一个电压，基极和发射极就会导通，基极也就有了电流，这个时候集电极和发射极也会导通，如图3所示，当基极电压越大集电极流向发射极的电流也会越大，也就是阀门打开的越大，微弱的基极电流和大量的集电极电流都汇聚到发射极流出，当基极电流为0，集电极电流也就为0，这个时候就是阀门截止状态；当基极电流很大时，那么阀门也就打开最大，相当于开关闭合导通。
你明白学会了吗？
-
