微波炉的结构与原理

（1）熟悉微波炉的温控器、磁控管、高压二极管、高压电容器、高压变压器、电机等测试判别其故障状态。

（2）结构：微波炉主要由磁控管、电源装置、炉腔、炉门、定时器、功率调节器、冷却装置和转盘工作台等组成。

（3）电气控制原理：将微波炉的炉门打开，此时门第一连锁开关、时间控制开关、门第二连锁开关都为断开状态，火力控制开关为闭合状态，门监控开关触点与下方连线接通，微波炉不能工作。

将需要微波炉工作时，关上炉门，炉门连锁结构动作，门的第一连锁开关、第二连锁开关都闭合，火力控制开关仍为闭合状态，门监控开关触点与右方变压器连线接通，时间控制开关为断开状态，微波炉开始工作。220V电源通过熔断器、温控器、门第一连锁开关、时间控制开关、火力控制开关、门监控开关和下方的门第二连锁开关加到高压变压器的初级，接通初级回路。这是转盘电机、定时火力电机、风扇电机均转动，炉灯亮起，定时器开始计时。变压器次级上方绕组输出3.3V电压，给磁控管提供灯丝电压，下方的绕组输出2100V左右的高压，经过高压电容器和高压二极管2倍压整流滤波，形成4KV左右的直流高压加到磁控管的阳极和阴极之间。磁控管满足了工作条件，开始形成2450MHZ的微波能，微波能经过波导传输耦合进入微波炉腔，经过炉腔内壁的多次反射，对腔内放置的食物加热，放在转盘上的食物不断旋转，使食物被均匀加热。设定时间终了时，时间控制开关复位断开并响铃，加热结束。

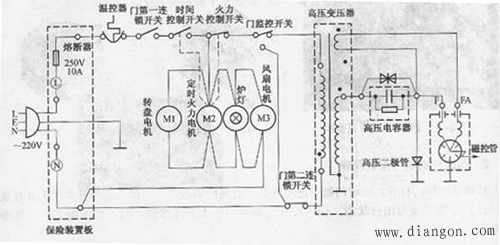

图1 微波炉炉门打开时的电气状态

图2 微波炉炉门关闭时的电气状态
