电磁炉的控制原理

1.电磁炉的拆卸

图1 电磁炉内部结构

拆卸步骤

（1）拆卸炉底螺丝，打开上盖；

（2）拆卸加热线盘，并测量线圈阻值；

（3）拆卸功率板及散热器，观察电路的组成；

（4）拆卸LED线路板，观察电路的组成；

（5）拆卸风扇组件并测量风扇线圈阻值。

2、电磁炉的结构与原理

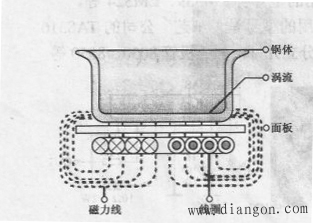

图2 电磁炉加热原理图

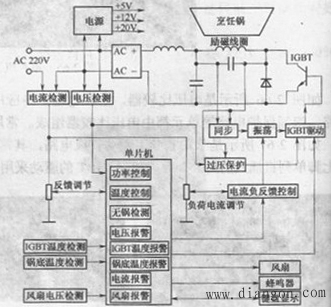

图3 电磁炉电路的基本结构

（1）熟悉电磁炉各器件的位置，万用表测试判别各器件的故障状态。

（2）结构：电磁炉主要包括外壳部分、内部电气部分和整机散热部分。

（3）原理：电磁炉是采用涡流加热原理。它利用电流通过加热线圈产生磁场，当交变磁力线通过含铁质锅底部时，因电磁感应产生了感应电动势，从而在锅底产生无数的小涡流，由于电流流过金属中的电阻产生了热量，锅就会被加热。

3、电磁炉的装配与检验

（1）装配电磁炉。

（2）用万用表测量各器件。

（3）通电检验电磁炉是否能正常工作。

4、电磁炉的检修

器材：万用表一个、电工工具一套、线盘一个、排风扇一个、基板组件一个、直径小于12cm锅具一个。

目的：学习电磁炉的故障检测与维修技能。
