1.检测注意事项
为保证检修人员，检修设备和被维修电视机的安全，必须要养成良好的工作习惯，并对工作的细节多加注意。
例1：现在的彩色电视基本采用开关稳压电源供电，电网电压直接整流进入开关电源，有的彩电底盘可能带电，在测量时可能给人身安全带来危险，也可能给测量仪器，被维修电视造成电源短路，所以，在检修彩电时，应在交流市电与电视机电源输入端之间加入匝数为1:1，容量为100W以上的隔离变压器。见图1。

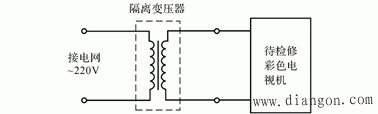

图1 彩电与交流市电间加入1:1隔离变压器
例2：当彩色电视机高压引线或者高压帽老化，画面出现“打火”和“漏电”现象时，高压引线或高压帽应整根整只更换，千万不能剪接或用胶带纸封贴，以免造成重大事故。
二、检测常用方法
1.一般检测顺序
在彩色电视机维修中，首先应仔细观察电视机的故障表现，然后根据故障特点寻找故障线索，判断故障的大体范围，寻找排除故障的入手点。
电路检修一般顺序为:1）检修电源电路；2）检修光栅形成回路；3）检修图像电路；4）检修伴音、遥控及各附属电路
2.常用检测方法
检测方法是检修彩电的基本技能，合理的检测方法帮助检测者准确、快速找到故障电路位置。
例1：直观检测法：是通过人眼或其他感觉器官去发现和排除故障。如
可以观察电视机图像、伴音的故障现象；发现电视机中的一些直观性故障，如连线是否脱落，元器件是否缺损，相碰或虚焊，保险丝是否熔断，行输出变压器、保险丝电阻等是否烧焦、冒烟后的痕迹等。
例2：干扰法：是对电视机加注某种感应信号后，根据荧光屏上或扬声器中是否有反应或反应的程度来判断故障范围，常应用在伴音电路，天线输入电路的测试。如：
用镊子或万用表表笔瞬间触碰伴音电路，听扬声器是否有反应或反应的强度来判断故障的大致范围，也可以用万用表电阻档做干扰信号。
教材中列出了18种常用的检测方法。请逐条理解，灵活地应用在实际维修中。
三、常用的检测工具和仪器
1.常用工具有：电烙铁，镊子，各种规格的十字，一字螺丝刀，尖嘴钳，斜口钳，吸锡器，铜编织线等。
2.万用表
图2 数字万用表
表3 机械万用表
万用表是彩电检修中常用的测试工具，可以测量电压，电流。电感、晶体管等参数，以寻找判断电路故障所在。早期是机械万用表，目前常用的是数字万用表。在使用过程中，注意测量种类、测量量程的选择，并且注意测量过程的操作，以获得准确的测量结果。
3．示波器
示波器可以直观地显示信号波形，也可以用来测量信号的电压、频率、周期、相位等参数，也可以间接测出电阻，电流等。
图4 示波器
用示波器测量信号波形和幅度、信号周期或频率的方法。在实践环节中，应注意该设备使用的学习与熟练。
4．彩色电视信号发生器
彩色电视信号发生器可以提供射频、中频和视频信号，并能提供彩条、点、棋盘等多种图像信号和伴音信号，以及被它们调制的射频、中频和视频信号，可以在示波器的配合下，对彩电进行射频、中频、视频、伴音通道的检查和调整。
例1：标准彩条信号可以用来检查调整解码电路、亮度通道电路和末级视放矩阵电路。
图5 标准彩条信号
例2：棋盘格信号可以用来检查行、场扫描线性，检查会聚质量和进行会聚调整，也可用来检查图像位置以及宽高比、水平和垂直的幅度、视频带宽及黑白阶跃效应等。
图6 棋盘格信号
在使用彩色电视信号发生器的过程中，还应注意阻抗匹配，使用电容隔直，并不允许有较大的交流信号从被测电路倒灌入信号器，以免损坏信号发生器。
各种测试信号的应用，使用信号发生器的注意事项。
5．扫频仪
扫频仪是有扫频信号发生器和示波器组成，可以用来测试电视机的高频通道，中频通道和视频通道的频率特性，伴音中频频率特性及鉴频特性，大致估测电路增益，测试本振频率等。

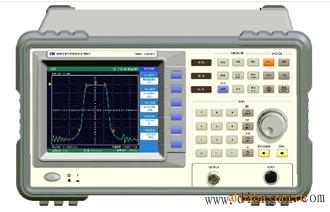

图7 扫频仪
