彩电亮度通道、显像管外围电路原理

本文学习彩电亮度通道、显像管外围电路的基础理论。在理解彩电亮度通道电路系统框图的基础上，理解陷波器电路，勾边电路，延迟电路，钳位电路，自动亮度控制电路的功能和电路原理。在理解显像管外围电路功能的基础上，理解RGB还原电路和显像管各极电压正常供给对显像管还原图像的作用。

一、彩电亮度通道电路

（一）电路作用

将亮度信号Y从彩色全电视信号中分离出来, 经过放大和处理后, 与色度通道解出的色差信号R-Y、 B-Y一起送给解码矩阵电路。

（二）电路框图

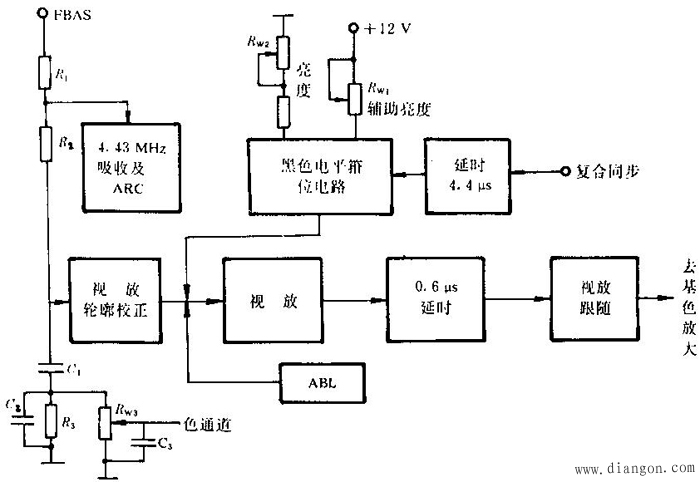

图1亮度通道组成方框图

1. 4.43 MHz陷波器：去除调制的亮度信号高频段的色度信号，减少色度信号对亮度信号的干扰。

2. 自动清晰度控制(ARC)电路：当用彩色电视机接收黑白电视节目, 或者信号太弱已不能使色度通道工作时，该电路自动使副载波吸收电路不工作, 就使黑白图像的清晰度达到正常水平。

3. 亮度信号延时电路：因为亮度通道产生的延时比色度分量通过色度通道产生的延时小，为避免延时差会导致图像的亮度和色彩在屏幕上产生水平距离误差。需采用延时电路。

4. 勾边电路：由于4.43MHz陷波器在滤除色度信号的同时滤除了亮度信号的高频成分,高频部分就是图像的细节，为了弥补这一损失，采取了勾边电路

5. 钳位电路：当彩电丢失直流分量后，会使重现图像的色饱和度、背景颜色甚至色调发生变化。钳位电路的作用是使视频图像信号的电平在箝位脉冲作用期间达到某一预定值，间接得到图像的直流分量。

6. 自动亮度限制(ABL)电路防止因电子束电流过大，使显像管太亮，或使电路的元器件损坏。

二、末级视放矩阵和显像管外围电路

1. 末级视放矩阵电路的作用：是由R-Y、G-Y和B-Y三个色差信号以及Y信号进行运算, 以获得R、G、 B三基色信号去激励彩色显像管

2. 彩色显像管各级供电电路

这部分包括了显像管灯丝电压，阴极电压，栅极电压，加速极电压，聚集极电压等，这些电压的正常供给保障了显像管正常重现图像。
