长虹C2162型彩电亮度通道、显像管外围电路分析

1.TA7698AP/99AP

这是C2162型彩电亮度通道的核心芯片。它包含有亮度通道电路。色信号解码电路和扫描振荡电路3个部分。其中亮度通道包括倒相放大电路，对比度控制电路，亮度控制电路，黑电平钳位和亮度信号放大电路。TA7698AP/99AP芯片的功能和引脚见图1。

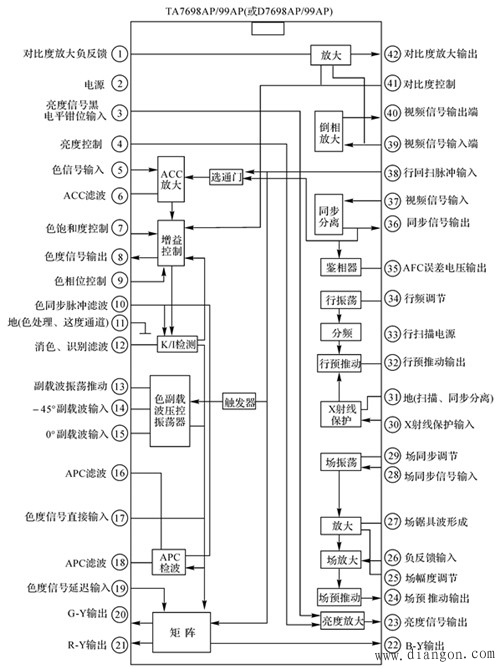

图1 TA7698AP/99AP的内部方框图和引脚功能

2.C2162的亮度通道

亮度通道是由TA7698AP/99AP内的部分电路和外围元器件构成。包括了倒相放大、对比度放大、4.43MHZ陷波、亮度延时和调节电路，自动亮度控制电路。

3.亮度预视放和屏幕字符显示放大电路。

1）亮度预视放电路部分，亮度信号叠加了行场消隐信号，在屏显示字符后，经过晶体管放大后输出至末视放管，提供还原RGB信号所需的亮度信号。

2）屏幕字符显示放大电路，提供了在屏显示字符的红色和绿色字符信号。

这部分具体电路见教材。

3.末级视放矩阵电路和显像管各极供电电路

需注意是：

1）末级视放矩阵电路的核心器件是晶体管V1501、V1502、V1503。

这部分电路既承担了末级视放功能，还承担了三基色还原任务，并且完成了黑白电平的平衡调整。其中还有一些保护电路，如：显像管打火时，不至损坏末级视放电路及主板的设计，关机消除显像管亮点和彩斑的电路。

2）显像管各极供电电压

注意电压提供的电路，这是保证显像管正常工作的基础。
