外差收音机元器件识别与测量

2016-10-23 10:52:10 | 人围观 | 评论:

  收音机元器件识别

  一、磁性天线

  磁性天线是一种高频变压器,它的初级、次级线圈饶在磁棒上。磁性天线的外形如图1所示。

图1 磁性天线的外形

磁棒能够聚集无线电波,使收音机的选择性和灵敏度都得到提高。在电路中可以看到,初级线圈和可变电容(双联)组成调谐回路,调节可变电容,初级线圈能够感应出需要的电台信号,通过次级线圈耦合到放大器V1(9018H)三级管基极。磁棒由铁氧体制成,分成锰锌铁氧体磁棒和镍锌铁氧体磁棒。锰锌铁氧体磁棒呈黑色用MXO表示,它接收电波的能力很强,但是工作频率低,只适应于接收中波,因此又叫做中波磁棒。镍锌铁氧体磁棒呈棕色,用NXO表示,它接收电波的能力较弱,但是工作频率比较高,适应于接收短波。中、短波磁棒不能相互代用,否则会影响接受效果。磁棒的外形有圆形和扁形两种,只要长度相同,截面积相同,效果是一样的。磁性天线线圈,大都采用单股漆包线和多股沙包线,饶在纸管或者塑料管上然后套在磁棒上。线圈在磁棒上的位置对电感量与Q值有影响。安装时,一般将线圈中心置于离磁棒一端约为磁棒长的1/4处,然后在统调时,再稍微左右移动。

二、中频变压器和震荡线圈

中频变压器又称为中周变压器,简称中周。它是收音机不可缺少的元件,它对收音机的灵敏度、选择性和音质好坏都有很大的影响。它也起耦合和转换阻抗的作用。中周的结构如图1-5所示文本框:    图1-5中频变压器外形和结构
  整个结构装在金属屏蔽罩内,下面引出脚,上面有调节孔,初级线圈和次级线圈都饶在磁芯上,磁帽罩在磁芯外面,磁帽上有螺纹,可以在尼龙支架中旋上旋下。调节磁帽和磁芯之间的空隙,就可以改变线圈的电感量。震荡线圈实际上是一种高频变压器,它的外形和中频变压器相同。中频变压器和震荡线圈在收音机中是配套使用,为了区别序号通常在中频变压器的磁芯顶部都图有不同的颜色,以表示是属于哪一级的。如果更换时需要用相同的型号。

三、输入、输出变压器

图1-6输入、输出变压器

输入、输出变压器也是低频变压器,它的外形如图1-6。它的主要作用是用来耦合和转换阻抗的。收音机中的输入变压器能够把低频放大器的输出功率耦合到功率放大器中。只要初、次级圈数比合适,就能够达到阻抗匹配,使功率放大器获得的功率最大,然后耦合到扬声器。

四、扬声器和耳机

1.扬声器

文本框:    图1-7扬声器外形和结构

扬声器通常称做喇叭。它的种类很多,晶体管收音机常用的是电动扬声器,它可以分为永磁式(内磁式)和恒磁式(外磁式)两种。外形和结构如图1-7所示。由环形磁铁、音圈、纸盆铁架、纸盆等几个部分组成。电动扬声器的音圈阻抗有3.5欧、4欧、8欧、25欧等,选用时要注意和输出变压器相匹配。

2.耳机

耳机分成耳塞式和头戴式两种。耳机主要由磁铁、线圈、震动膜片和外壳等组成。当音频电流通过线圈的时候,磁铁的磁场就会随音频电流的忽强忽弱地变化,震动膜片受到吸力也随之变化,膜片震动起来产生声音

五、晶体三极管

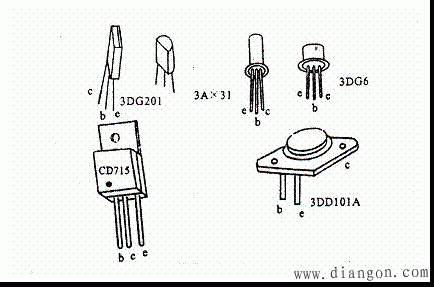

晶体三极管外形如图1-8所示,是有两个PN结的半导体器件。它主要用于放大电路中作为放大器件或者在开关电路中作为开关器件。

1.晶体三极管的分类

按制作的材料可分为:硅管和锗管。

按结构类型可分为:NPN型和PNP型。

按用途不同可分为:放大管和开关管。

按工艺不同可分为:扩散管、合金管等。

文本框:    图1-8晶体三极管

按工作频率可分为:高频管和低频管。

按功率大小可分为:大功率管、中功率管和小功率管。

2.晶体三极管的质量参数

(1)极间反向电流ICBO和ICEO:

选用管子的时候要兼顾β值和ICEO,不要盲目地追求β值大的三极管,这样工作时将因穿透电流ICEO的过大而导致工作不稳定。

(2)电流放大系数β值:

在输出特性曲线上可看到β值在不同阶段是不完全一样的,在运用时,应说明和指明ICQ和UCEQ为何值时的β值。

六、晶体二极管

晶体二极管外形如图1-9所示是具有一个PN结的半导体器件,它的主要特点是单向导电特性。可用于整流、检波、稳压、混频电路中。

1.晶体二极管的分类

按结构不同可分为:点接触型和面接触型。

文本框:    图1-9晶体二极管
  按制作材料不同可分为:硅二极管和锗二极管。

按用途不同可分为:整流二极管、稳压二极管、发光二极管、开关二极管、变容二极管、检波二极管和光敏二极管等。

整流二极管的主要作用是整流,其主要参数有最大整流电流和最高反向电压;稳压二极管的主要作用是稳压,其主要参数有稳定电压、稳定电流和动态电阻等。

七、电容器

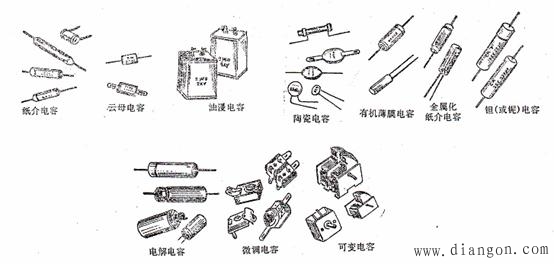

电容器外形如图1-10所示,

文本框:

图1-10 电容器

电容器是电子电路中一个重要元件,它是一种储能元件,可以将电能以电场能的形式储存起来,在电子电路中具有通交流、隔直流、通高频、阻低频的特点。一般用于调谐、滤波、旁路、耦合等。

1.电容器的分类

按绝缘介质分,可分为:纸介电容器、云母电容器、金属膜电容器、电解电容器、瓷介电容器等。

按结构分,可分为:固定电容器、可变电容器和半可变电容器等

2.电容器的规格参数和质量参数。

规格参数有:标称容量值、允许误差和额定直流电压。

标称容量值:是指电容器使用时的最大容量,一般是表示在电容器上。

允许误差:实际容量和标称容量的差异就是误差,一般分为七个等级。

额定直流工作电压(耐压值):是指在规定的范围内,电容在电路中长期可靠地工作,所能承受最高直流电压。使用时电容器两端所承受的直流电压不允许超过额定值。电容器工作在交流状态时其峰-峰值不能超过它的耐压值,否则电容器就会因电压击穿而发生爆炸。另外电解电容器还有严格的极性区分,不能反接,否则不能正常工作或引起爆炸。

4.质量参数:绝缘电阻、温度系数和漏电流。

绝缘电阻:是指加在电容器上的直流电压和产生的漏电流的比值,通常也称漏阻。小容量的电容(≤0.1微法)绝缘质量用绝缘电阻来表示。而大的电容(≥0.1微法)用时间常数来表示。其定义为电容器的绝缘电阻和电容量的乘积。一个电容的绝缘电阻低(漏电流大)、介质损耗大说明它工作性能差。

温度系数:是指温度每变化1℃,引起的电容量的相对变化率。如果电容器随温度的升高容量加大,则称其为正温度系数的电容器,反之为负温度系数的电容器。它可以用来补偿正温度系数的电容所引起的容量变化

电容器的漏电流:由于电解电容的绝缘性能最差,一般不用绝缘电阻来表示,而是直接用漏电流来表示,此电流可用万用表的欧姆档来进行测量。

八、电阻器

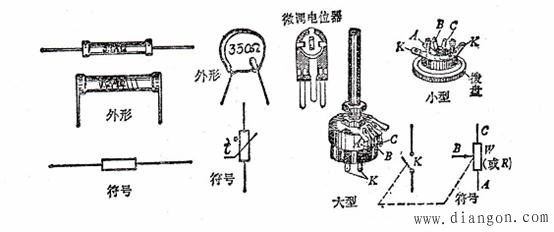

电阻器是电子线路中不可缺少的元件,外形如图1-11所示,它的主要作用是分流、降压、分压、负载、阻抗匹配等。

图1-11电阻器

1.电阻的分类

按照电阻制作的材料分为:碳膜电阻、金属膜电阻、氧化膜电阻、线绕电阻和有机实芯电阻等。

按照电阻的物理特性又分为:热敏电阻、压敏电阻和光敏电阻。

按照电阻的结构可分为:固定电阻、半可变电阻和电位器。

按照电位器的结构还可以分为:单连双连电位器、带开关电位器和不带开关电位器等。


电阻器的命名方式

2.电阻器的规格参数:标称值、额定功率和允许误差、

(1)电阻的标称值采用直标法和色标法两种。

直标法:是阻值、功率、材质直接标定在电阻上。

色标法:是用不同颜色的色环印在电阻上以表示其阻值和误差的方法。

其含义如图1-11和连接示意图所示


图1-12色标法含义和示意

(2)电阻器的额定功率:

额定功率是指电阻器长期安全使用所能承受的最大耗散功率。电流流过电阻时要耗散功率并发出热量,电阻发热后阻值会发生变化,如果电流过大电阻器就会因发热而烧毁,因此电阻要有一定限额的耗散功率,也就是所说的瓦(W),指的是电阻耗散功率的标称值。在选用的时候一定注意电阻的额定功率。一般电阻功率要大于电路的使用功率。

(3)电阻正常使用时,其阻值的变化范围。

3.电阻的质量参数:温度系数和稳定性

 温度系数:是指温度每变化1℃时,电阻值相对的变化量。电阻的阻值是随温度变化而变化的。

稳定性与温度系数有关,还与工作时间、负荷大小等因素有关。有些精密电路要求的稳定性很严格,因此使用电阻时,一般要查器件手册,根据参数进行选定。

 收音机元器件的测量

一、晶体三极管的测量

1.管脚和管型的判别

所谓管型的判别是指判别一只失掉型号标志的晶体三极管是PNP型还是NPN型。对于三极管而言,c、e两极分别为两个PN结的正极或负极;b极为它们共同的负极或正极。根据这一结构特点就能方便的进行判别。

(1)判定基极(b)

将万用表调节到R×100Ω档,黑表笔任意接触三极管的某一电极,假定此电极为基极b,用红表笔依次接触另两极,如测得的阻值均小,再将黑红表笔对调,如果阻值均大,假定的基极是正确的,该管为NPN型,反之即为PNP型的。如果无论接触哪一极,重复上述的测量方法都没有电阻值均大或均小的结果,也就是说找不到基极。说明所测得三极管是坏的。

(2)判定集电极和发射极(c 和e)

从三极管的结构上看,似乎发射极和集电极并无区别,但在实际上两极的差别非常悬殊,这是由于在制作时两个区“参杂”浓度及内部结构不同,如果两极正确地使用,三极管放大能力很强,反之几乎失去了放大能力,因此c、e两极必须严格区别开来。具体的辨别方法是:在判定出管型和基极的前提下,在已知的基极和假定的集电极之间加上一个100kΩ的电阻,如果是NPN型的万用表的黑表笔接假定的集电极,红笔接假定的发射极,记下此时万用表上显示的电阻值,然后把假定的集电极和发射极对调进行第二次测量,比较两次测试结果,其中偏转角度大(电阻示值小)的那次假设是正确的。即黑表笔接的是集电极,红表笔接的是发射极。如果是PNP型的反之,这种判别极性的方法是利用万用表欧姆档内部电池(黑笔带正电,红笔带负电)给三极管c、e加上正确的工作电压,使之具有放大条件,加上100kΩ电阻,就提供了IB电流,在c e间就应该有放大的电流电阻小就表明电流大。此时三级管有放大作用,反之亦然。

2.性能测量

(1)穿透电流ICEO的检测

ICEO是指基极b开路时,发射极和集电极之间的电流。将万用表的量程一般选在R×10或R×100档(不要用R×10k档,因为该档内的电池电压高,容易损坏管子),要求测得的阻值越大越好。对于中小功率的锗管,此值通常要大于数千欧才能使用;对于硅管应大于数百千欧。如果阻值太小,表明ICEO很大,管子的性能不好。如果阻值接近于零,则表明管子已经击穿损坏。

(2)稳定度的测量

在测量ICEO的同时,用手捏住管壳一分钟左右,观察表的指针向左摆动情况,摆动的越快,表明ICEO增加的越大,管子的稳定性不好。稳定性能不好的管子最好不用,特别是要求稳定性较高的电路中更不能使用。

3.放大倍数的测量(用MF47型万用表)

测量方法如下:

a.万用表量程开关置于ADJ档,两支表笔短接调零;

b.万用表两只表笔断开,量程开关置于hfE档;

c.被测三极管按照管型插入相应的管脚插孔中(NPN型插入N端,PNP型插入P端);

d.β的读取:按照万用表指针指示位置,在hfE刻度上读取数值,指示值就是实际测量值。

4.三极管选择

变频管的截止频率f应比实际最高频率高出2~3倍以上。各级三极管的穿透电流ICEO都应该尽量小,对于β的选择,一般希望选大些,特别是第一中放管的β值应选大于100,但不宜过大(容易引起自激),应根据实际需要选配适当的β值。可以全部选用中等β值(60~80)配套,或采用β=80~120的与30~60的配成一套(电源电压不高,功率管ICEO即使稍大些也可用)。

二、二极管的测量

用万用表R×100Ω档或R×1kΩ档(注红表笔为负,黑表笔为正)进行测量。如若所测电阻为几十欧到几百欧,黑表笔接触的那一极为正极,红表笔接触的那一极为负极,此时为正相连接。如若测出的电阻为几十千欧到几百千欧,黑表笔接触的那一极为负极,红表笔接触的那一极为正极,此时为反向连接。

提示:测量小功率二极管时,应选择R×100Ω档。测量大功率管二极管时应选择R×1kΩ档。禁止用R×10kΩ和R×1Ω档测量小功率的二极管,前者测量电压高容易将二极管击穿,后者电流大容易将二极管烧坏造成短路。

三、线圈的测量

用万用表的电阻档测量,对于输入变压器原边线圈阻值应与次级的阻值相比较,看是否符合所要求匝数的阻值(初、次级线径通常一致),扬声器音圈直流电阻略小于音频阻抗,用表一搭一放听其“咯哒”声音判断其优劣。中周线圈一般用万用表测量,参照给定阻值判断其通、断、正确与否。

四、电容器的测量

用万用表电阻档测量电容,主要从表针观察该档表的电阻、C充电时间。测量几百PF小电容时,其时间常数RC太小,只能判断其是否断路。测量容量大的电容器一般用万用表的R×10Ω档,容量小的用R×10k档。(前者测量电流大,后者测量电流小),比较容易判断。测量时指针迅速地向右摆动,然后很快恢复无穷大,说明有充放电的作用,而且不漏电。如果有指针的摆动,但是指针不能回复到起始点位置上,(有阻值显示)说明漏电。这样的电容器不要选用。测量前,充过电的电容要进行放电。测量电解电容时万用表的“―”要接在电解电容的“+”极,不要把人体电阻加进去。对双联电容器应检查转动是否灵活,动触片和定触片之间有无碰和摩擦现象等。

五、电阻器的测量

电阻阻值有用数字表示的,有用颜色码表示的,但都要用万用表一一测量。电阻器用万用表的Ω档来测量选择量程时应注意,测量值应该在刻度盘的中区指示其误差最小。阻值误差10%左右照常选用,不必强求原来的标称值。带开关的电位器也要按其在电路中的功能要求检测。

电阻具体测量步骤如下:

  • 依据电阻表示的阻值,选择合适量程;
  • 进行电器调零;
  • 正确测量电阻(不要带进人体电阻)
