吊扇调速器的接线图

2016-12-21 17:51:00 | 人围观 | 评论:

吊扇调速器接线图

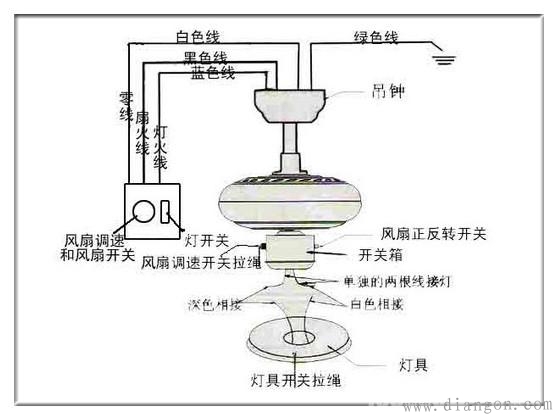

【吊扇调速器接线图一】

吊扇调速器

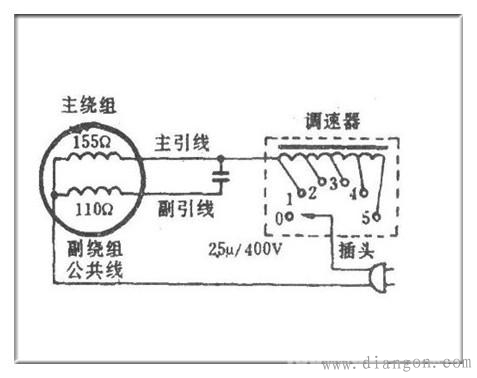

【吊扇调速器接线图二】

吊扇调速器

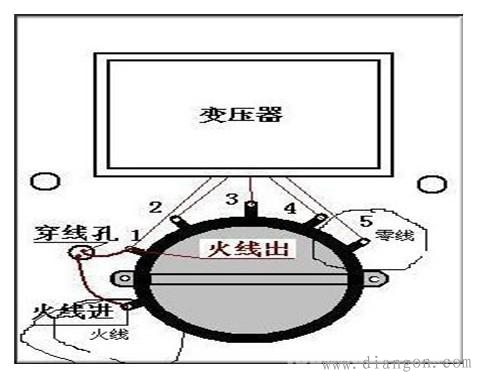

【吊扇调速器接线图三】

电机出来三条线，红，蓝，黑。用万用笔测电阻，三条之间互相电阻最大的两条先不管了，剩下一条（一般是红色的）和另两条分别测电阻，阻值较大的（一般是蓝色）接电容一端电容另一端接零线，阻值较小（一般是黑色）的也接零线。调速器一般是串在火线上的。注意：高压危险，在安装的时候一定要注意安全。
吊扇调速器上用一个变阻器不就可以直接控制转速了，一般的变阻器的功率都很小，如果直接串在吊扇电路中马上就会烧坏的。吊扇调速器怎么接线吊扇调速器转盘上有两个接线柱，一个是在第五档位上，一个是独立的，如何接吊扇调速器安装吊扇调速器,必须是火线进出调速器内两个端口，不分正反，只要是火线通过就可以啦，调速器就象一个开关一样,就是用调速器控制吊扇，千万不能将火线接一起。吊扇的调速器工作原理上启动电容越大转速越高，但实际是不行的，扩充电容大小有一定的限值，过度会对电机做成伤害。吊扇的调速器工作原理：吊扇是通过调压降低电流，控制转速，调速器实际是个变压器，通过不同的线圈匝数调节变压的比例，从而调节吊扇的电压，从而调速的。只有保证吊扇的实际电压不超过额定电压就没问题。
