分体式空调器将一部分噪声源移至室外，以满足人们对室内安静的要求，一般将压缩机、冷凝器及其风机放在室外，构成室外机组，把蒸发器及其风机放在室内，构成室内机组。室内机组有壁挂式、吊顶式、嵌入式、落地式和台式等多种形式，但基本构成和原理大同小异。

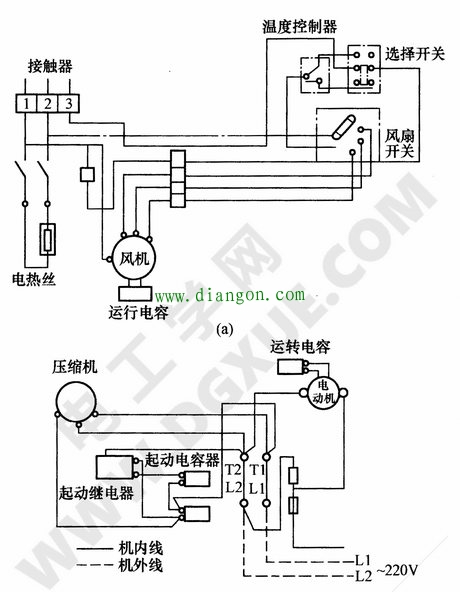

如下图所示是典型的分体式空调器电路，其中上图为室内机组；下图为室外机组。室内机组的风扇电动机采用电容运转PSC电路，风扇开关有高速（强风）和低速（弱风）的选择。室内机组还有冷、热选择开关；温度控制器可以有强冷、弱冷、强热和弱热的选择。室外机组由压缩机、冷凝器及风机组成，图中压缩机电动机采用电容起动电容运转的方式，并采用电压式继电器。室外机组冷凝器风扇电动机采用电容运转方式。图中实线为内接线，虚线为外接线。
