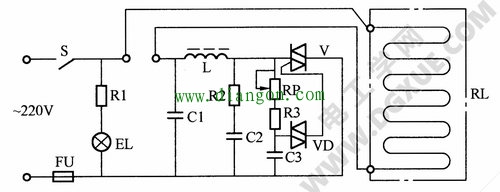

如下图所示电路为双向晶闸管调温型电热毯电路，可实现功率和温度无级连续可调。合上开关S后，当晶闸管V处于关断状态时，输入电压经RL、L、RP、R3向电容C3充电，当C3两端电压达到双向二极管VD的转折导通电压时，VD导通，C3上的电压通过VD触发双向晶闸管V。V导通后，便有电流流过电热丝RL，使RL发热，并将触发电路短接，C3通过R3、RP、V回路放电，这种状态一直维持到交流电压过零点。当交流电压过零时，V关断，C3又开始充电，重复上述过程。
由于触发电路工作于交流电路，在交流电压正负半周分别发出一个正脉冲和负脉冲触发V，V在正、负半周内对称地各导通一次。减少电位器RP的阻值，可使C3充电速度加快，缩短C3两端电压达到VD转折导通电压的时间，即减少了 V的控制角，增大了导通角，使输出电压升高，反之则输出电压降低，因而可调整电热毯的发热功率。图中，EL是电源指示灯，Rl、R3是限流电阻；R2、C2组成晶闸管的保护电路，L、C1组成低通滤波电路，用来防止射频干扰。
